PCB 혹은 Schematic을 공유받아 검토를 진행하려고 할 때 서로 다른 프로그램을 사용하게 되면 디자인을 검토를 하기에 어려움이 있습니다.
이런 경우를 위해 interCAD Editor에서는 서류를 PDF로 만드는 것 처럼, PCB, Schematic, CAM 파일 등,
다양한 설계 도면들을 무료 공유 파일인 IXD 혹은 EXE 생성하여 언제 어디서든 확인할 수 있도록 지원해주는 Share Pakcage를 지원하고 있습니다.
Share Package 란?
EDA 소프트웨어에서 작성된 설계도면(회로도, 레이아웃)을 하나의 문서로 표현할 수 있는 IXD 파일과, 뷰어와 디자인 데이터가 포함된 무료 도면 공유 EXE 실행 파일을 생성하고 공유할 수 있는 기능입니다.
사용 방법

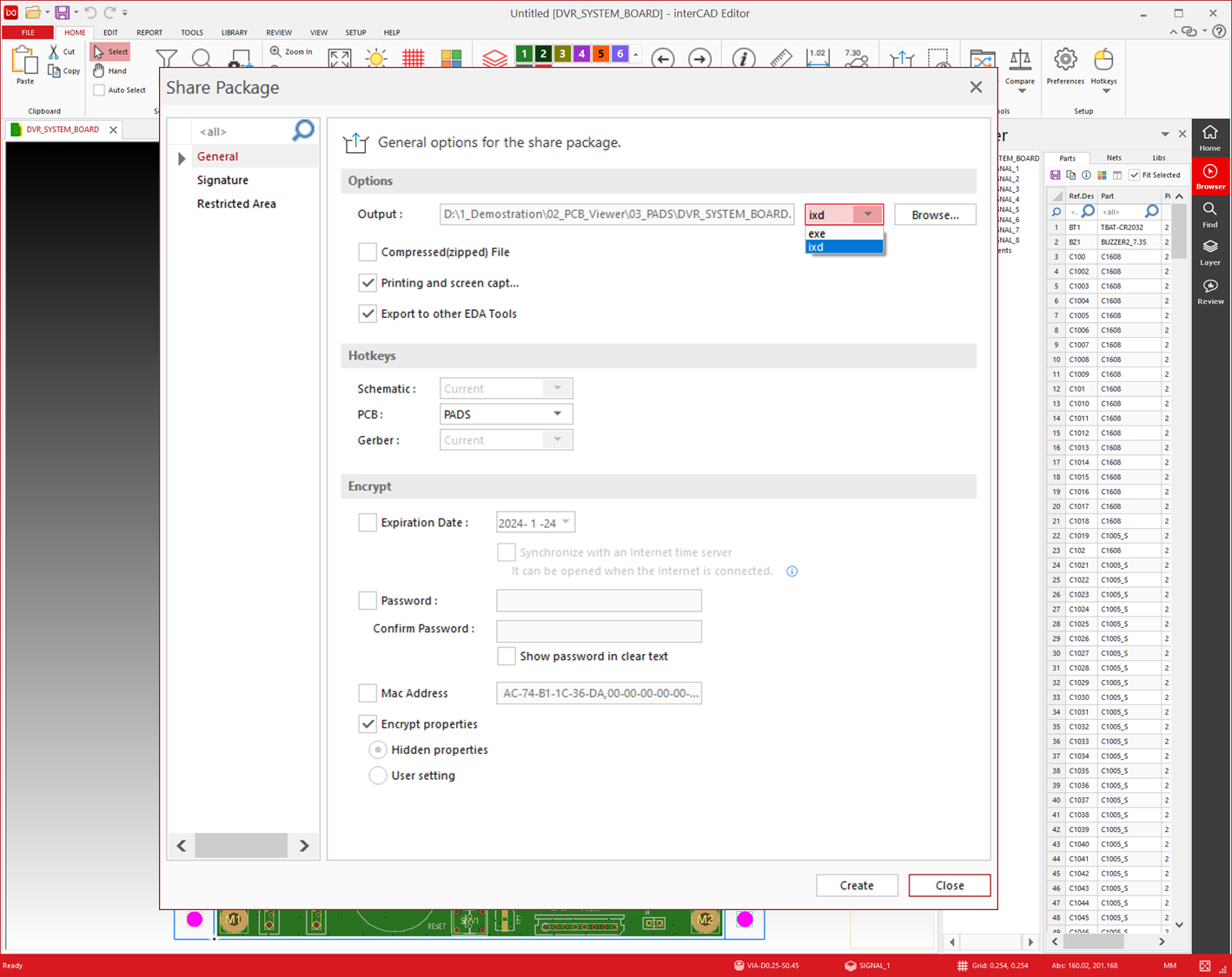

interCAD Editor를 실행 한 후 공유하고 싶은 도면을 import 한 뒤 interCAD Editor 상단의 Share Package 아이콘을 클릭하여 사용하실 수 있습니다.
또한 interCAD Editor의 Share Package는 무료 공유 파일일 뿐만 아니라, 만들어지는 파일에 여러 옵션과 보안을 추가하여 공유할 수 있습니다.

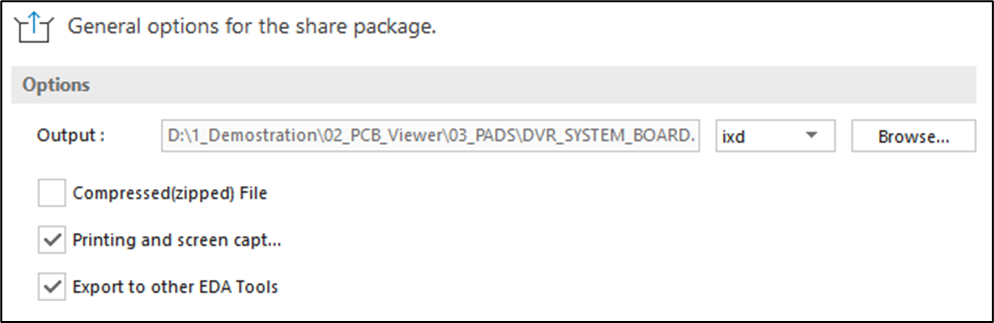

1. Options
Output
무료 공유 파일을 EXE 혹은 IXD로 생성할 수 있는 기능입니다.
- interCAD 초기에는 도면이 포함되어있는 EXE 파일을 공유해 언제 어디서든 파일만 실행하여 확인할 수 있었지만, EXE 파일을 첨부메일로 주고받는 경우 스팸메일로 분류되어 수신자에게 전달되지 않는 문제가 발생했었습니다. 이러한 문제를 개선하기 위하여 IXD 파일을 개발하고, IXD를 읽을 수 있는 interCAD Reader 제품을 2020년부터 무료로 배포하고 있습니다.
Compressed (Zipped) File
무료 공유 파일 생성 시 Zip 파일로 생성하는 설정
Printing and screen Capture
공유하는 파일을 화면 캡쳐가 불가능하게 설정
Export to other EDA Tools
IXD에만 지원되는 기능으로 IXD를 interCAD Editor를 통해 읽어 들인 후 Translator 기능을 통해 PADS, Allegro, Mentor Boardstation 등 다른 Tool 로 변환이 가능한데, 해당 기능을 제한하는 설정
2. Hotkeys
interCAD Editor를 통해 import 된 PCB, Schematic, Gerber를 자동으로 인식하고 활성화 하여, 공유하는 사람이 사용하는 마우스 설정을 지정하여 파일을 송부할 수 있는 기능입니다.

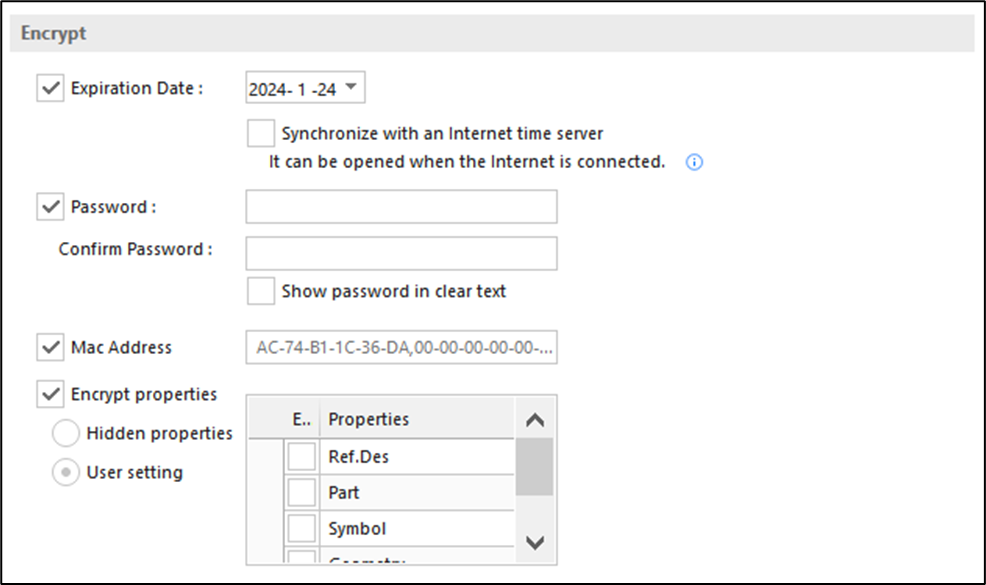

3. Encrypt
Expiration Date
공유 파일 확인 기간을 제한할 수 있는 기능
- Synchronize with an interent time server : 인터넷이 연결되어있지 않은 PC에서는 도면을 확인할 수 없는 기능
Password
공유 파일에 비밀번호를 부여하여 제한하는 기능
Mac Address
각 PC마다 가지고 있는 고유의 Mac Address를 부여해야만 확인 할 수 있는 기능
Encrypt Properties
공유 파일 내의 있는 도면의 Properties를 모두 제한 할 수 있는 기능
- Hidden Properies : 도면의 모든 Properties를 제한하는 기능
- User Setting : 숨기고 싶은 Properties 만 제한하는 기능
Singature 란?
Signature 기능을 파일을 공유할 때 공유자의 정보를 입력할 수 있고, 해당 도면의 소유권을 주장 할 수 있습니다.

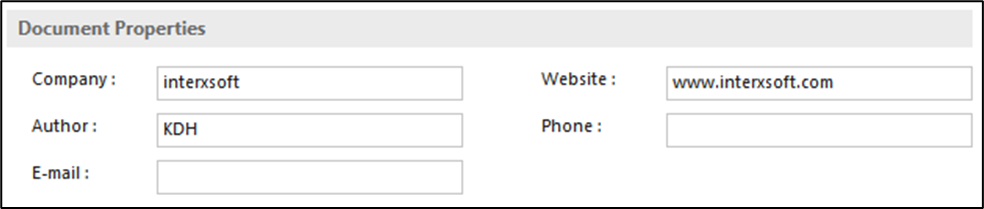

1. Document Properties
공유하려는 파일 서류에 작성자의 정보를 입력할 수 있습니다.
Company : 회사명
Author : 작성자
E-mail : 이메일 주소
Website : 회사 URL
Phone : 핸드폰 전화번호

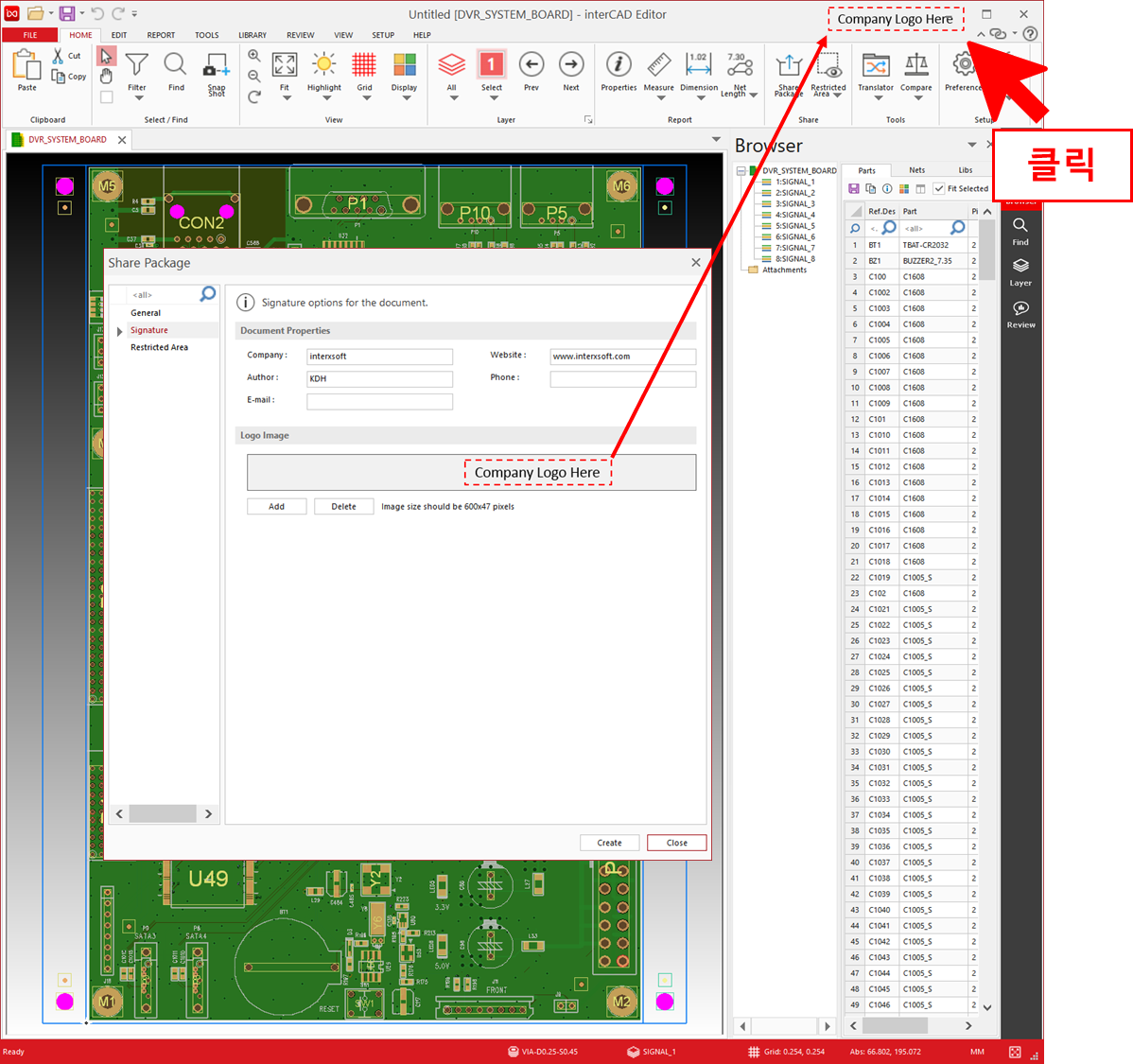

2. Logo Image
회사 로고 PNG 파일을 첨부하여 interCAD Editor 우측 상단에 회사 로고를 띄울수 있습니다. 해당 로고를 클릭하면 Document Properties에 website에 입력했던 URL로 자동 이동이 됩니다.
Restricted Area 란?
공유하는 도면에서 공유자가 지정한 영역만 활성화해 공유할 수 있는 기능이며, 활성회된 영역의
Properties (Part, Net etc..)를 확인할 수 있습니다.
1. Restricted Area
Restricted Area 옵션을 통해 제한하고 싶은 영역을 지정할 수 있습니다.
Use Restricted Area : 체크 시 기능 활성화
Allowed Area : 제한 영역 설정
Restricted Area : 제한하려는 영역 내 또 다른 제한 구역 설정
Highlight the allowed area : 제한 영역만을 보여주는 기능

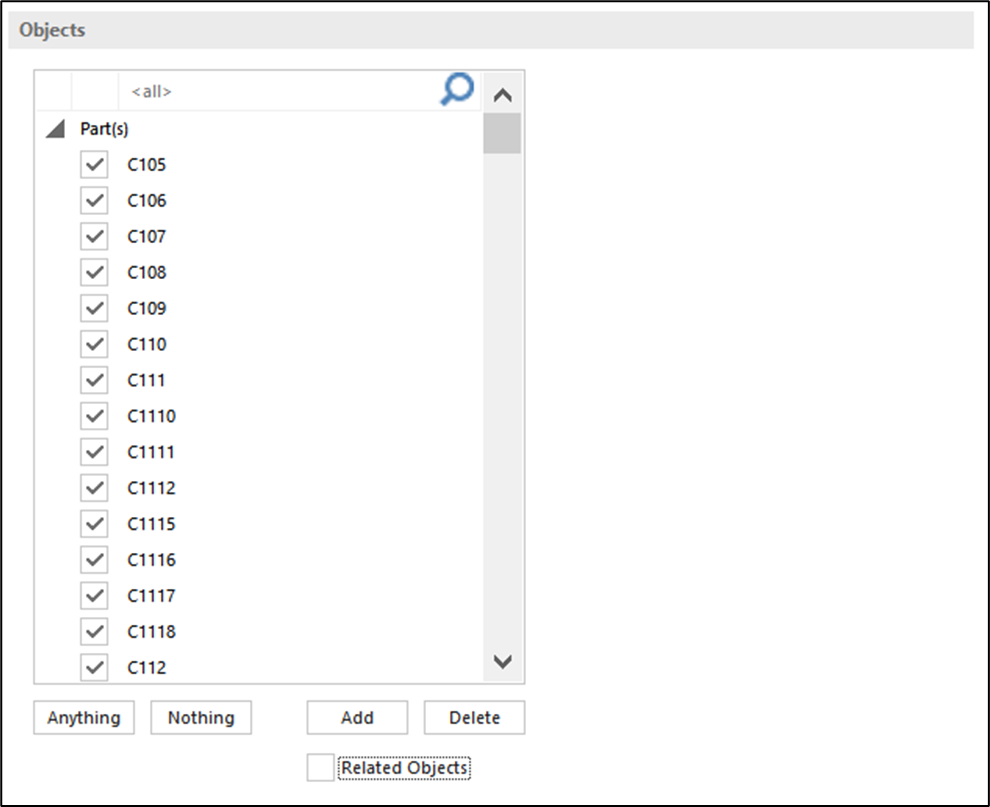

2. Objects
제한된 영역에 포함되어있는 Object를 확인하고, 특정 Object들을 제한할 수 있다.
- interCAD Reader 프로그램 및 예제파일 확인하기
