Gerber to DXF Translator

PCB 설계자 분들이나 H/W 엔지니어 분들이 디자인의 마지막 단계에서 검토를 하실 때 많이들 Gerber를 받아 사용하시기도 합니다. 하지만 마지막 작업에서 DXF를 통해 검토가 필요한 경우가 많음에도 Gerber파일만을 보내주는 경우가 많습니다.

이런 경우를 위해 interCAD Editor에서는 Gerber 파일을 DXF로 변환시켜줄 수 있는 기능을 지원하고있습니다.



사용방법



1. interCAD Editor를 통해 Gerber 파일을 import 하거나 'From Gerber'에서 경로에 있는 Gerber파일을 import 합니다.

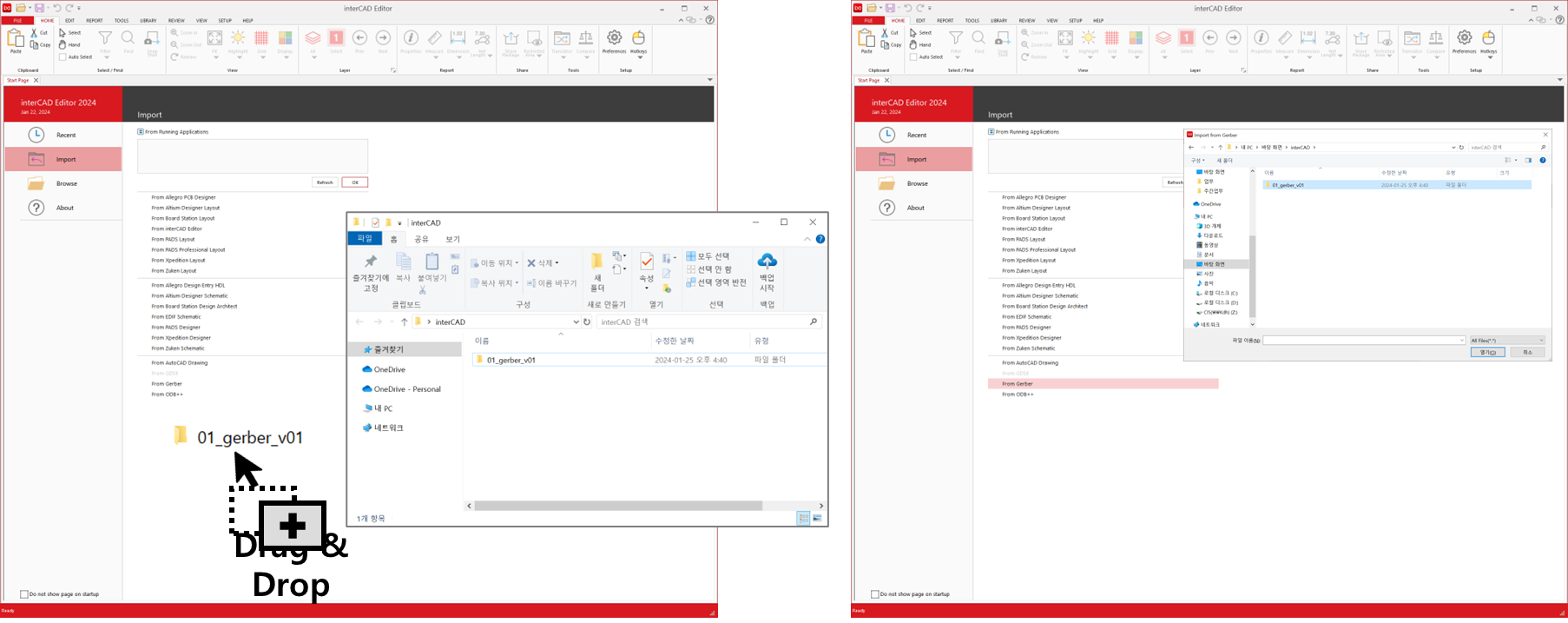

왼쪽 Drag&Drop / 오른쪽 탐색기 경로 선택 이미지





2. interCAD Editor 우측 상단의 Translator > Export > To AutoCAD DXF를 클릭합니다.

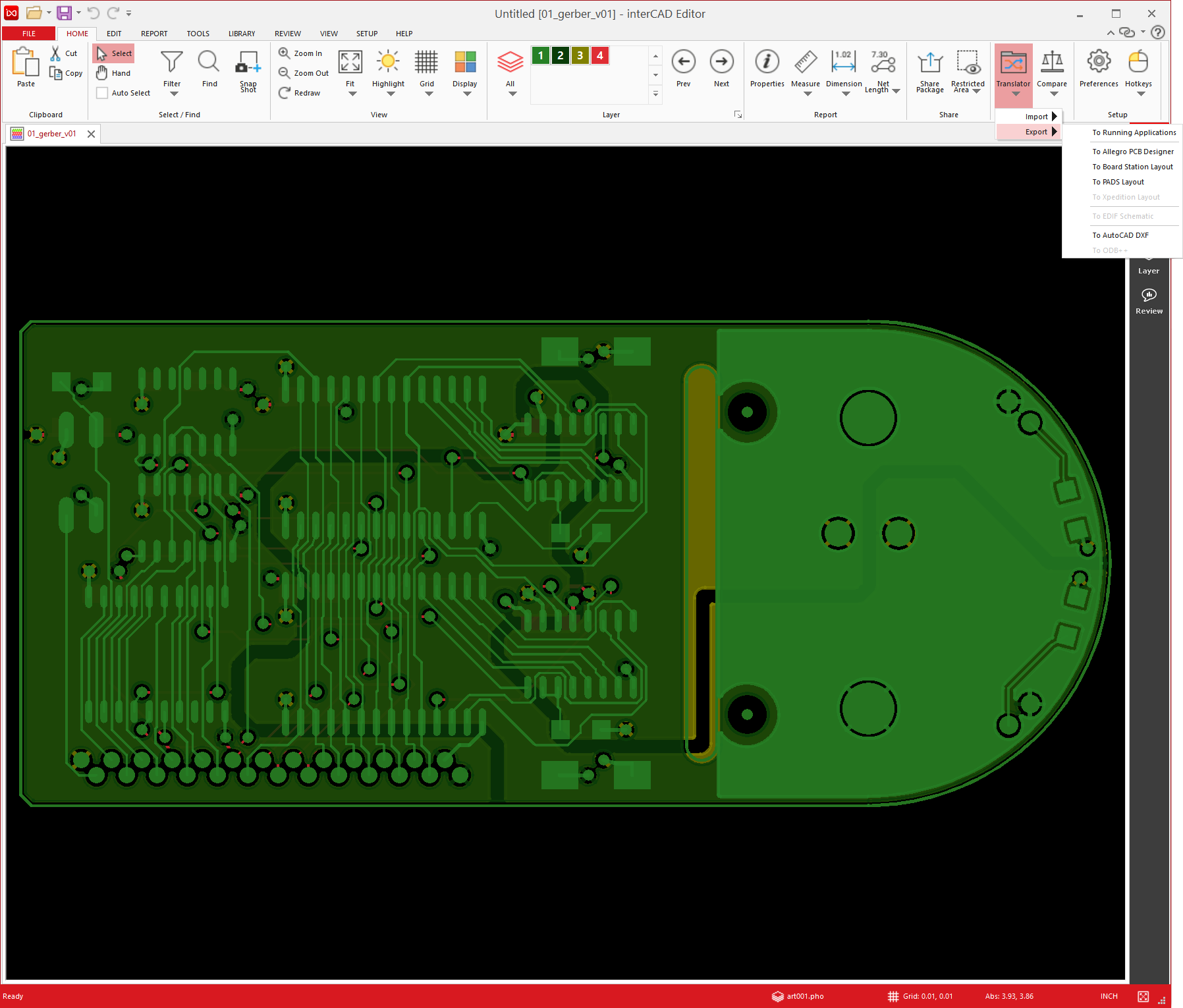

interCAD Editor에서 Gerber import 후 Translator 기능으로 DXF 파일변환 이미지







3. Export to AutoCAD DXF 창에서 원하는 Layer를 선택하고, 경로를 지정한 다음 Export를 눌러 DXF파일을 생성합니다.

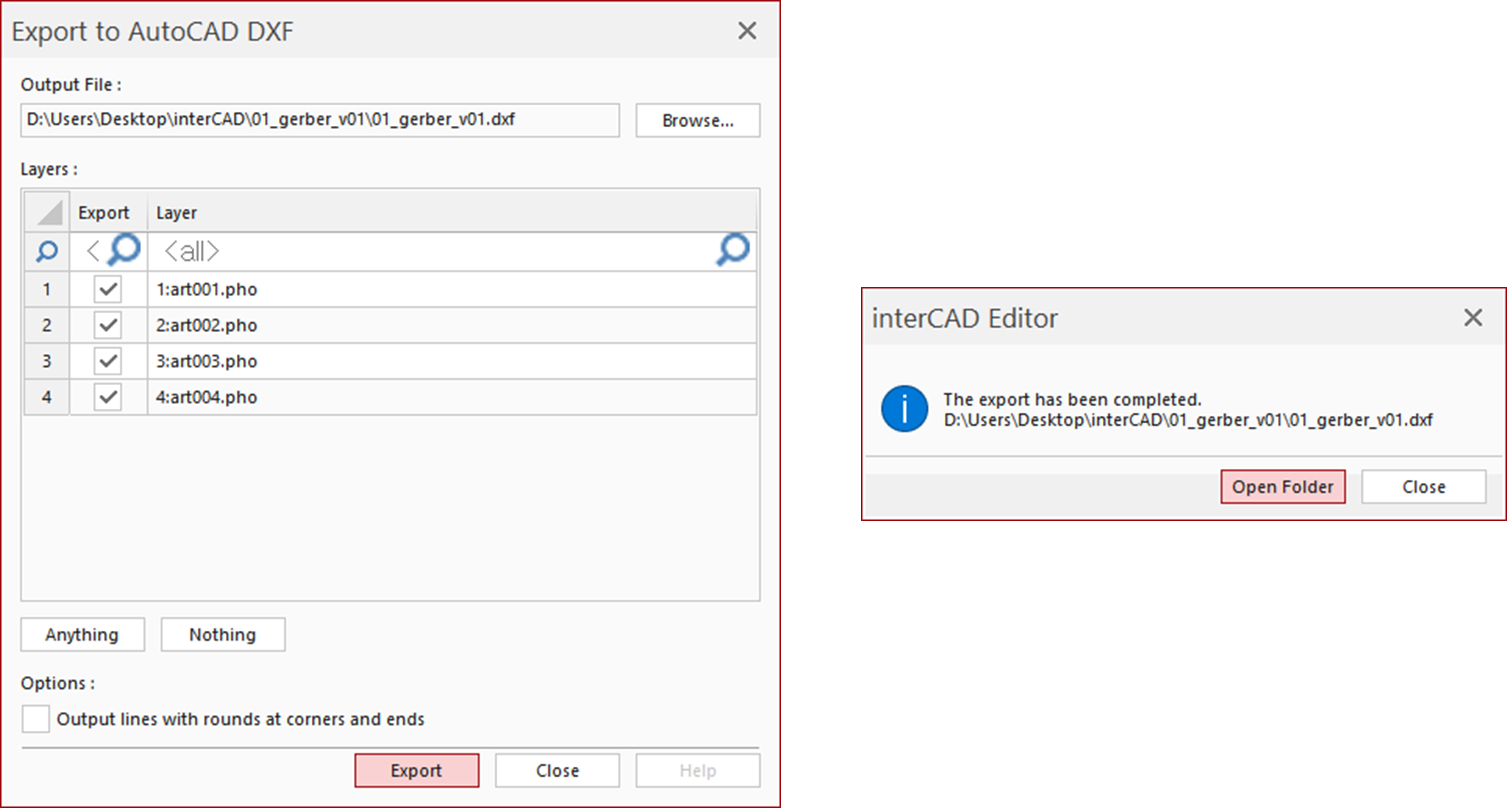

DXF로 변환 시 확인 옵션 선택 이미지





4. Gerber파일을 Drag & Drop 하는것과 같이 생성된 DXF를 import 합니다.

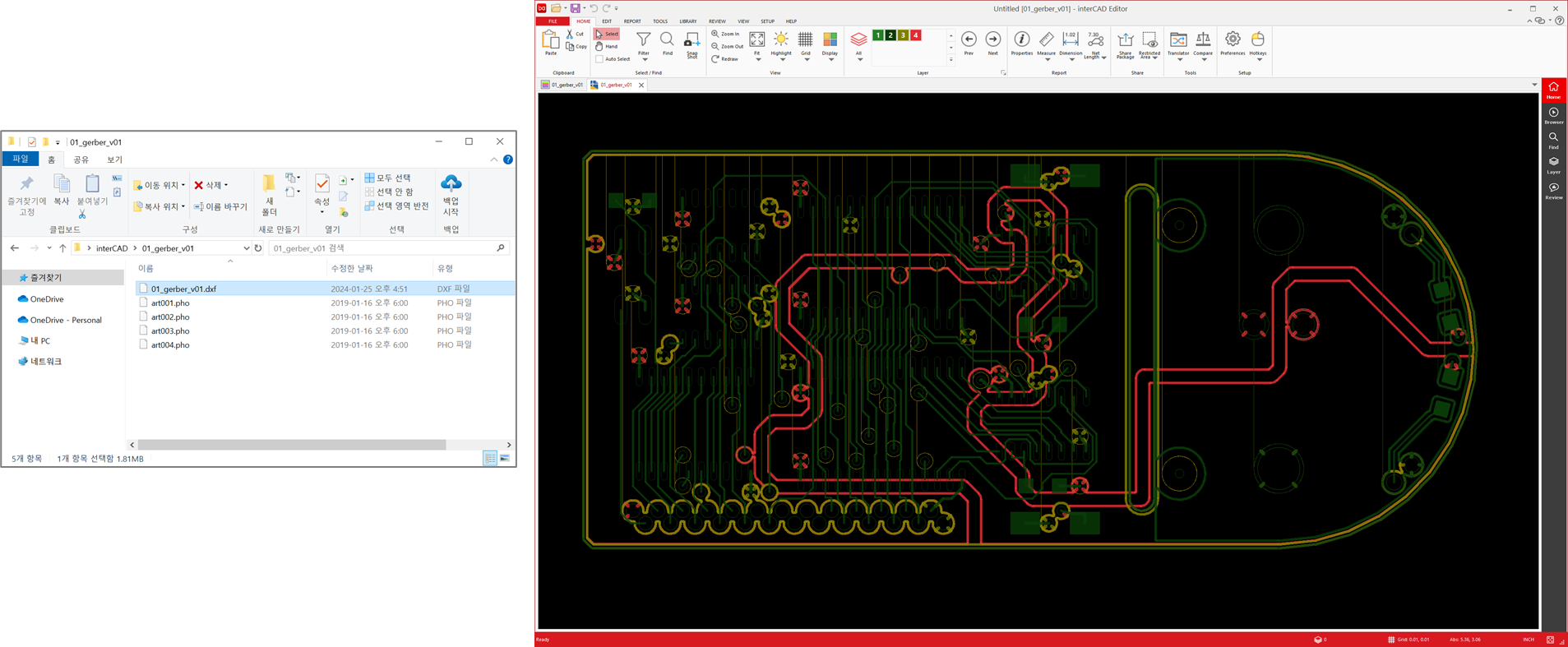

Gerber to DXF 이미지
