2024. 1. 29. 09:24ㆍinterCAD Editor/Schematic Compare
Schematic은 PCB 작업을 하기 위해선 뗄레야 뗄수 없는 분야입니다. 정확한 Schematic이 있어야 제대로 된 PCB가 만들어지게 됩니다. 때문에 하나만 잘못되더라고 제품에 불량이 날 수 있습니다.
그렇기 때문에 interCAD Editor에서는 PCB Compare기능 뿐만 아니라 회로도를 비교 할 수있는 기능을 지원하고 있습니다.
Schematic Compare 란?
두개의 회로도 도면을 Sheet, Block 별로 비교할 수있는 기능입니다.
사용 방법

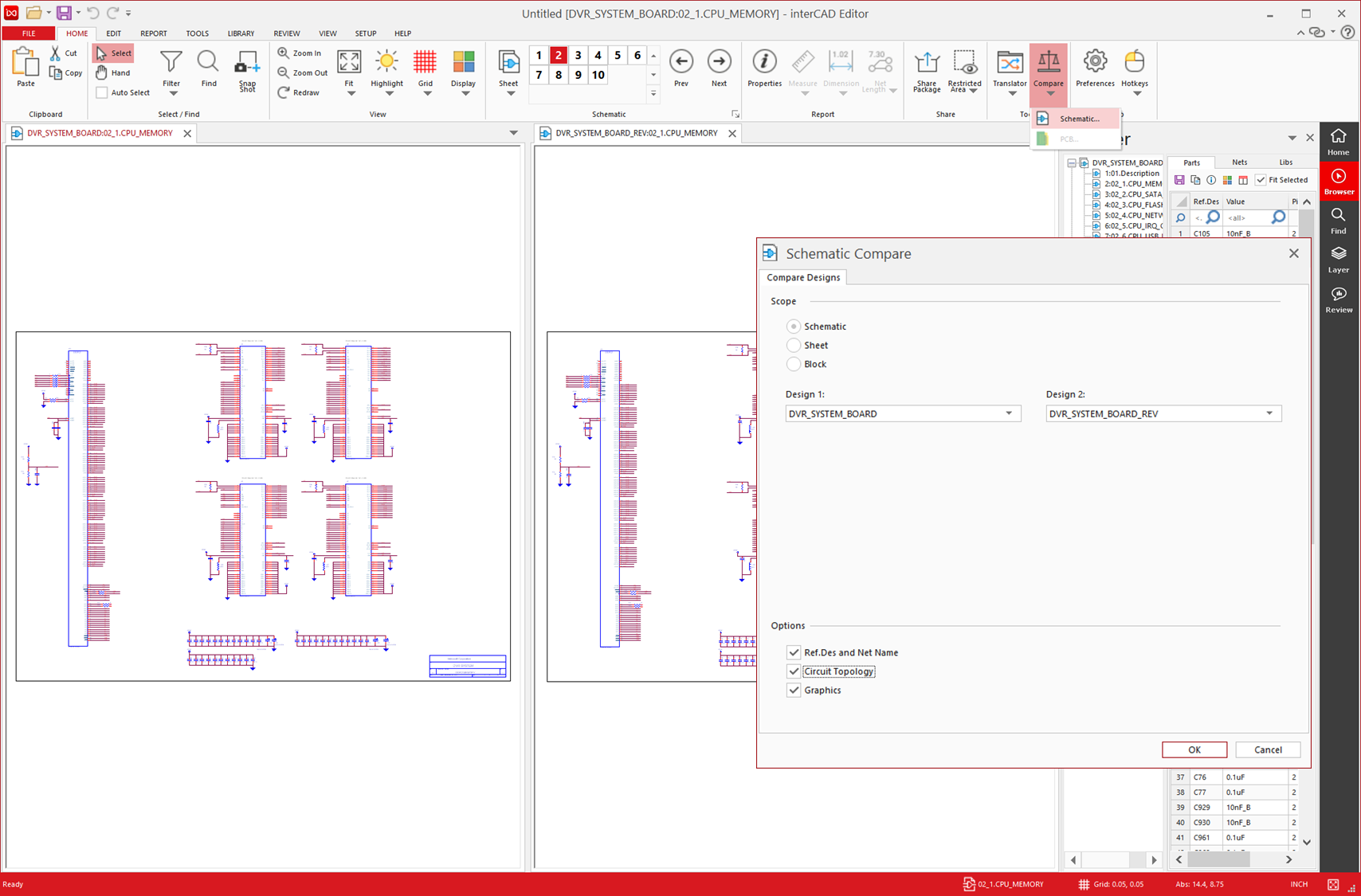

1. interCAD Editor에서 Compare 아이콘 리본메뉴 > Schematic을 클릭하여 Schematic Compare 창을 띄웁니다.
2. Schematic Compare에서 Scope와 Option에서 원하는 설정을 클릭해 두개의 회로도 도면을 비교합니다.
Scope

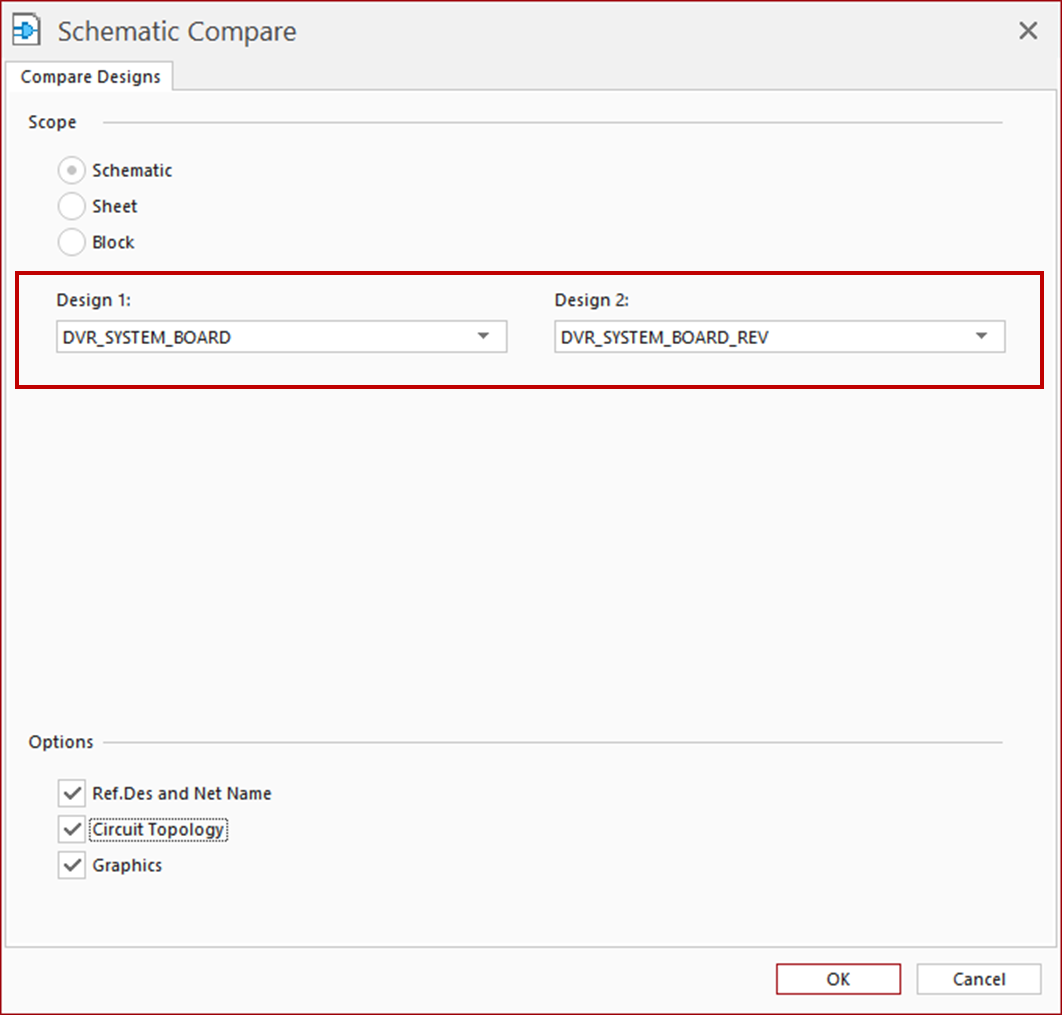

Schematic
2개의 회로도를 비교하는 기능으로 Design 1, 2 는 자동으로 현재 import 된 도면을 인식하여 띄워줍니다.

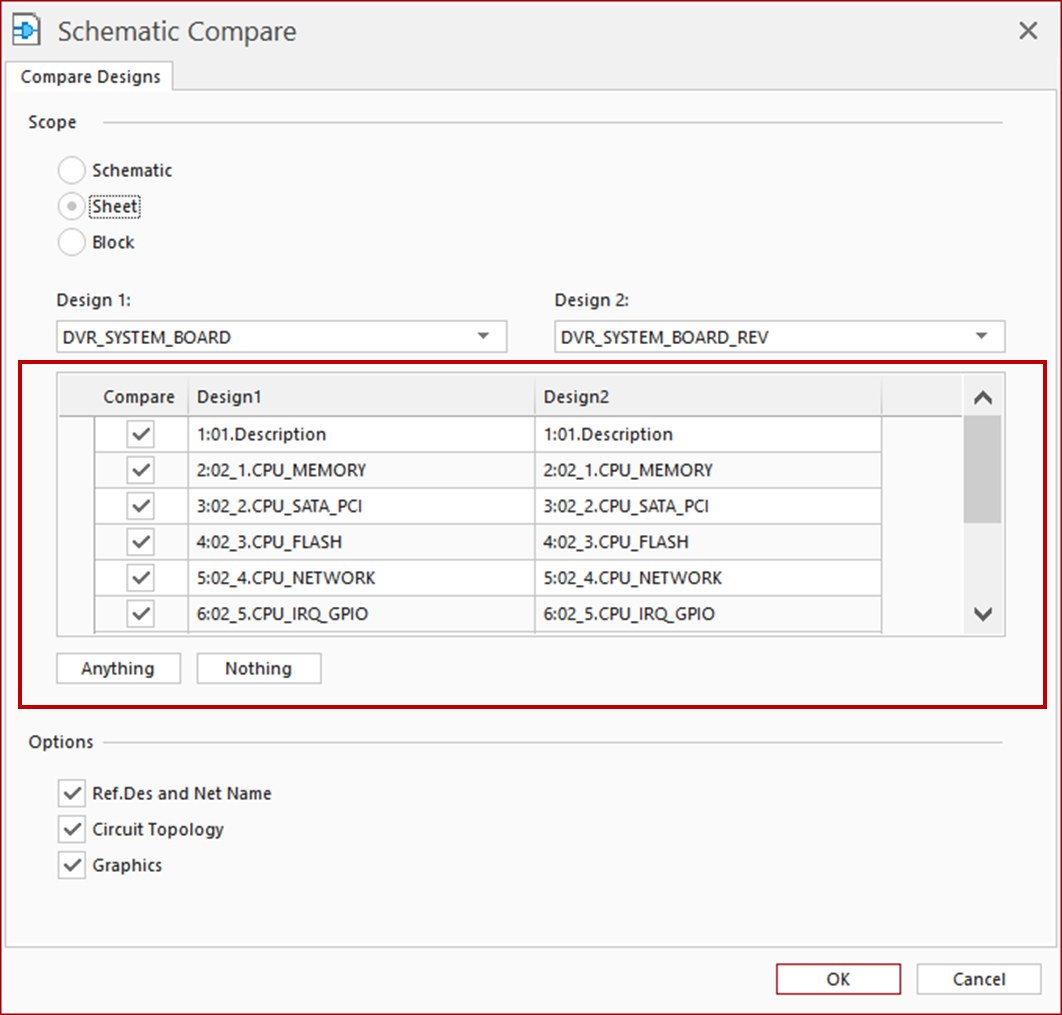

Sheet
2개의 회로도의 특정 Sheet만 비교하는 기능으로 비교하고 싶은 Sheet를 지정할 수 있습니다.

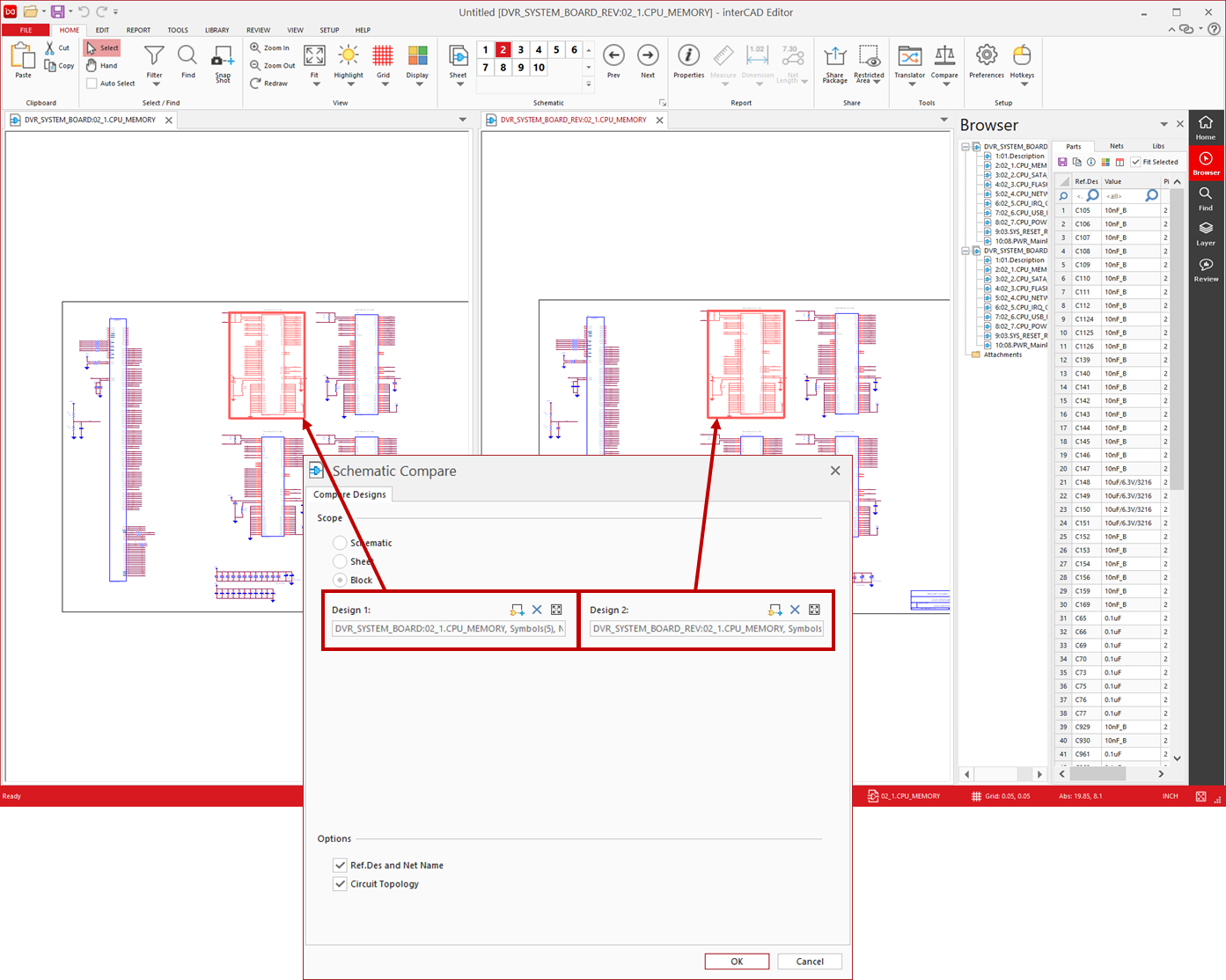

Block
“Add” 아이콘을 실행하여 Schematic에서 비교하고 싶은 구역을 Drag하여 비교할 수 있습니다.
- Block으로 비교할 경우 Graphic적으로 비교가 제한 됩니다.
Options
Ref.Des and Net Name
- Reference와 Net Name 이 상이한 부분을 비교한다.
Circuit topology
- Ref.Des and Net Name는 제외하고, 실제 배선 오류를 비교한다
Graphics
- 그래픽적으로 2개의 도면을 비교한다.

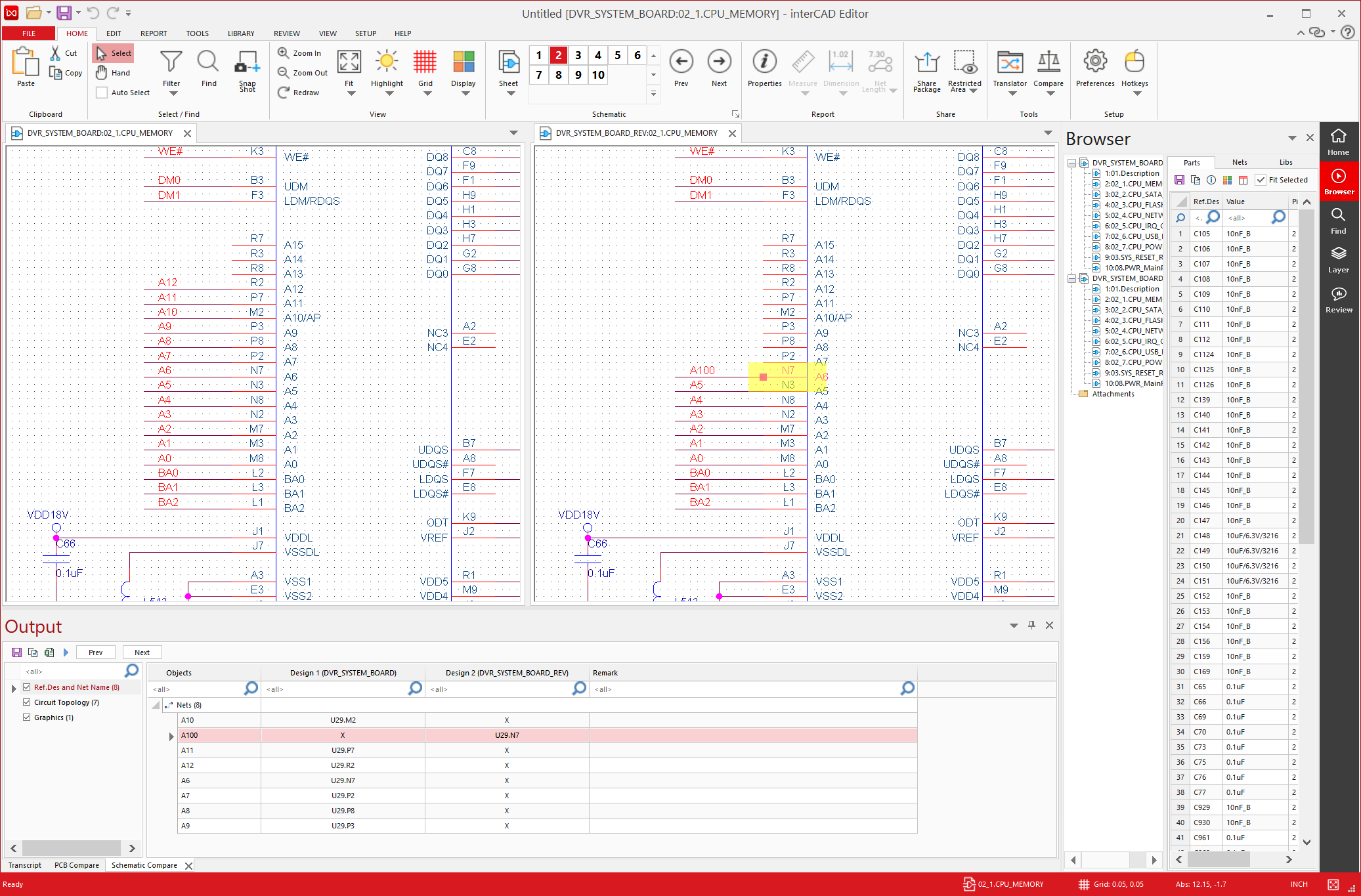

Schematic Compare 결과 화면
