설계자 분들이 작업을 모두 진행 하신 후 중요하게 보는 부분이 Reference가 잘 배치되어있는지 확인하는 것입니다. 만약 Reference가 지정된 위치에 있지 않으면 부품이 잘못 배치될 수 있는 경우가 있기 때문에 Reference는 꼭 필요한 작업입니다.
interCAD Editor에서는 간단하게 DFM Check 처럼 Reference를 확인해 주는 기능을 지원하고 있습니다.
Reference Check 란?
interCAD Editor의 Reference Silkscreen의 Clearance 및 Hole 겹침, 배치 순서를 검사하는 기능을 지원하고 있습니다.
사용 방법

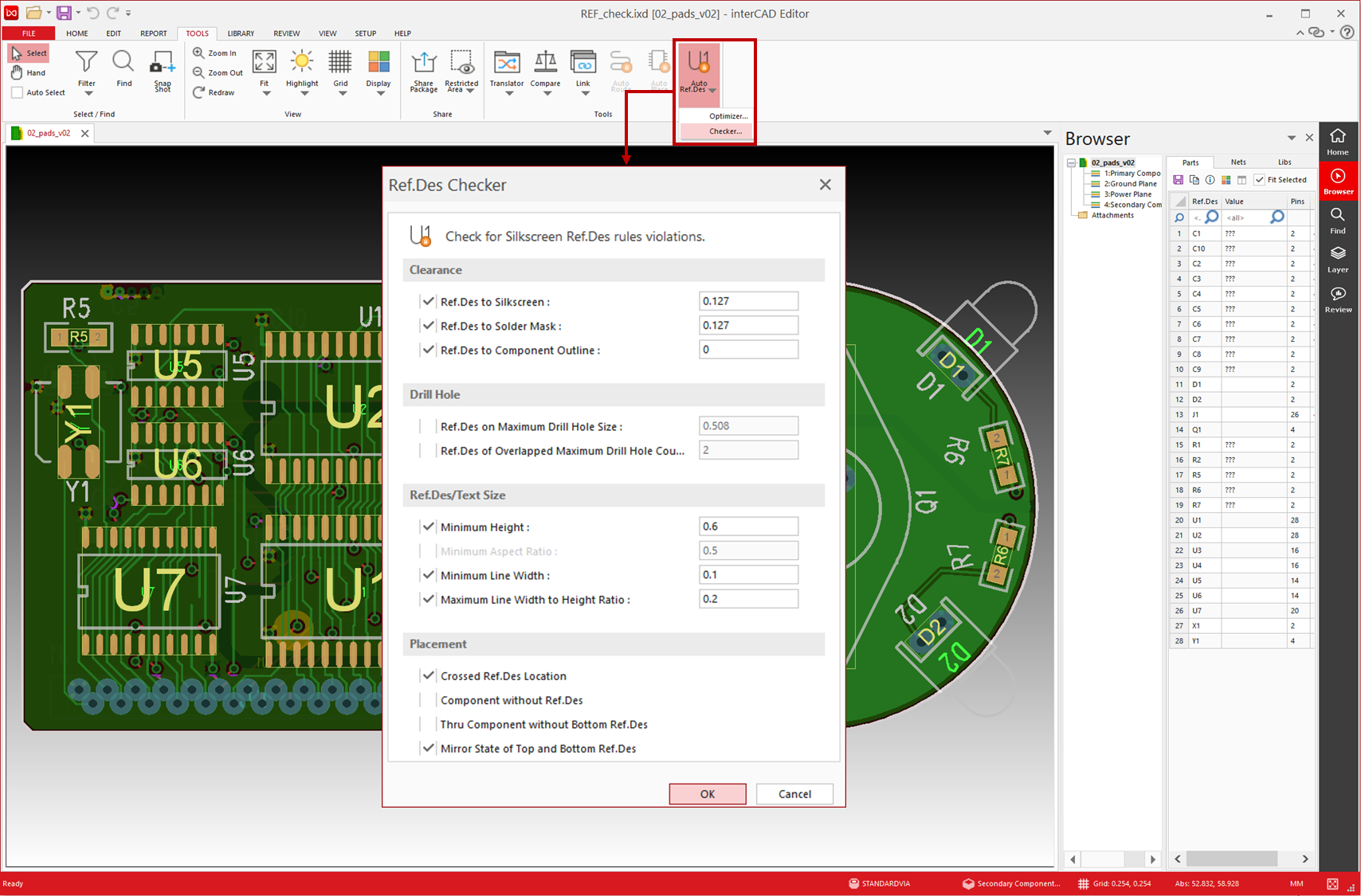

interCAD Editor의 Tools 탭 클릭 > Auto Ref.Des 리본메뉴 클릭 > Checker를 클릭하고, Ref.Des Checker에서 원하는 확인사항을 체크하고 값을 입력하여 Reference를 확인할 수 있습니다.
Clearance
- Reference와 Silk 겹침 검사
- Reference와 Solder Mask 겹침 검사
- Reference와 Component Outline 겹침 검사
Drill Hole
- Reference에 겹친 Drill Hole 최대 크기 검사
- Reference에 겹친 Drill Hole 개수 검사
Reference / Text Size
- Reference 최소 Height 검사
- Reference 최소 Ratio 검사
- Reference 최소 Line Width 검사
- Reference Height 대비 Line Width 비율 검사
Placement
- Reference 순서 뒤바뀜 검사
- Reference가 없는 Component 검사
- Thru 부품 Reference의 Bottom면 존재 여부 검사
- 배치면에 따른 Reference Mirror 검사
Reference Checker 사용 결과

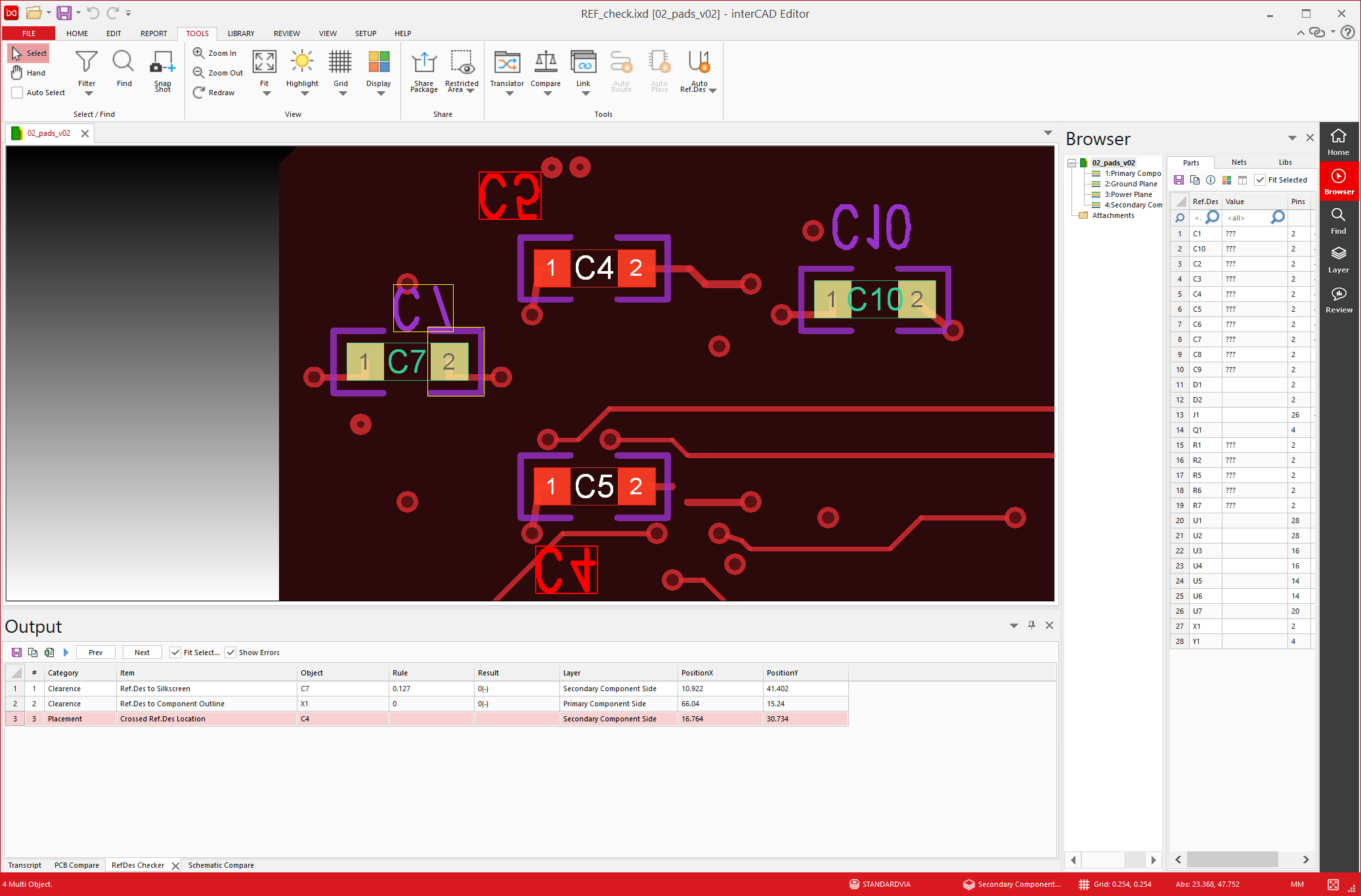

Reference Checker를 진행하면 interCAD Editor 하단 Output 창에 어떤 문제로 Error가 생겼는지 확인할 수 있습니다.
1. Reference와 Silkscreen이 지정한 값 이상으로 겹쳤을 경우
2. Reference가 Component Outline에 겸쳐져 있었을 경우
3. Reference의 위치가 교차되었을 경우
