interCAD Reader







PCB 설계자 분들이나 H/W 엔지니어, 혹은 MFG 엔지니어들께서 비싼 설계 프로그램 때문에 PCB 디자인을 확인하시기 어려웠던 적이 있으셨을 겁니다. 그리고 도면을 받아도 PCB의 Properties 정보들을 확인하기 어렵거나 회로도의 Symbol과 PCB의 Component가 어떻게 연결되어 있는지 확인하고 싶으신적 있으셨을텐데요.



이번엔 이런 불편 사항들을 해소시켜 줄 수 있는 interCAD Reader를 소개시켜드리고자 합니다.





interCAD Reader란?

interCAD Reader는 AutoCAD Drawing 과 Gerber, IXD 파일을 Viewer로써 읽어 들어들일 수 있는 프로그램입니다.



interCAD Reader 기능



Design Check



interCAD Reader를 통해 Gerber, AutoCAD, IXD 파일 등을 읽어 들일 수 있습니다.
IXD 파일같은 경우 interCAD Editor에서 생성하여 파일을 import 할 수 있습니다.

예로 interCAD Editor에서 회로도와 PCB 도면을 오픈하고 IXD를 생성할 경우 interCAD Reader에서 무료로 두개의 도면을 한번에 확인할 수 있습니다.

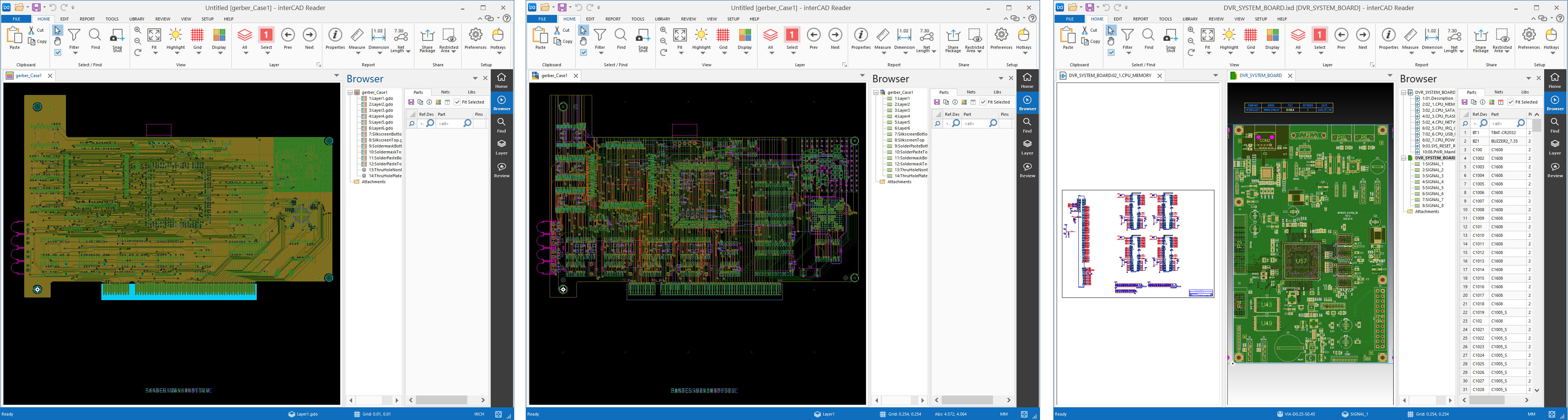

왼쪽부터 Gerber, DWG, IXD 오픈한 이미지



Cross Probing



Reference를 기준으로 같은 Reference를 가지고 있다면 Symbol과 Component 가 서로 연동 되는것을 지원해 주는 기능입니다. 해당 기능을 통해 프로그램이 없는 사람도 사용이 가능하다는 점입니다.

예시로 OrCAD만 있는 상태에서 PCB 도면과 비교 확인하고 싶을 경우 OrCAD를 띄우고 PCB 정보가 담겨있는 IXD파일을  interCAD Reader에 오픈하면 두 개의 프로그램이 연동되어 작업을 진행하실 수 있습니다. (반대 경우도 가능)

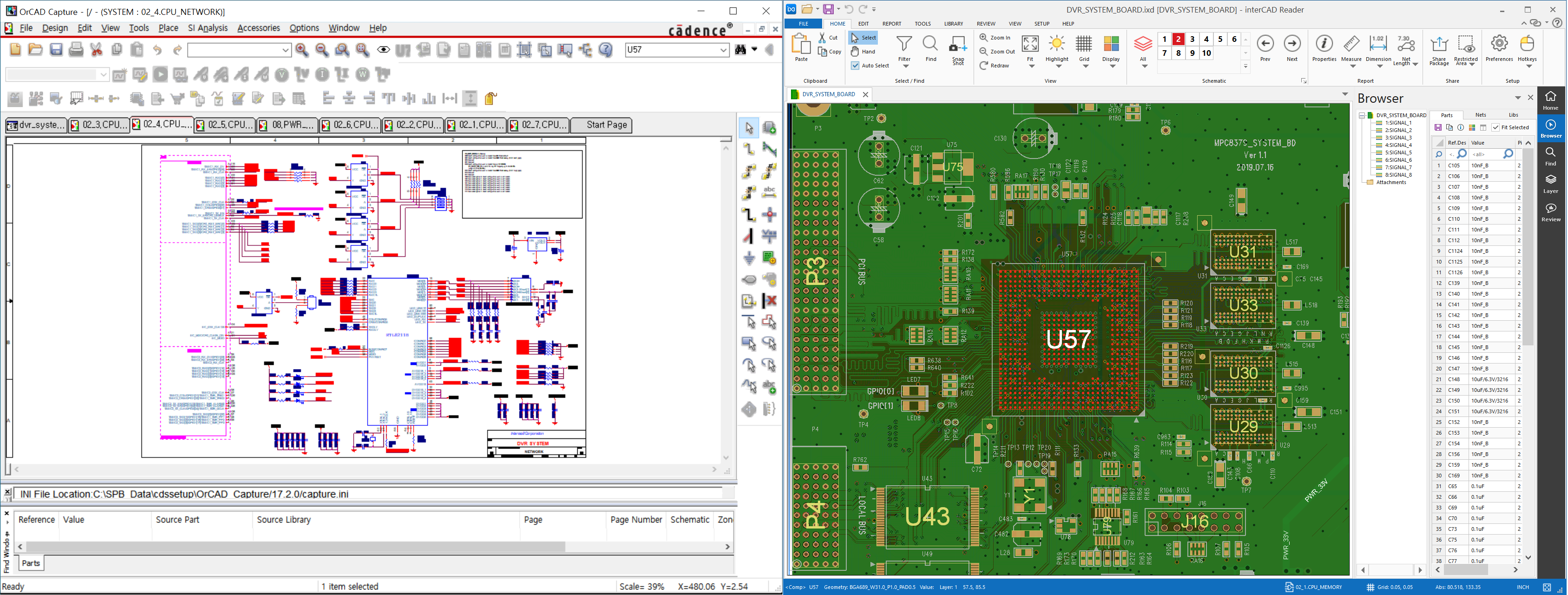

OrCAD Capture 와 interCAD Reader에서 올린 PCB 파일간의 연동

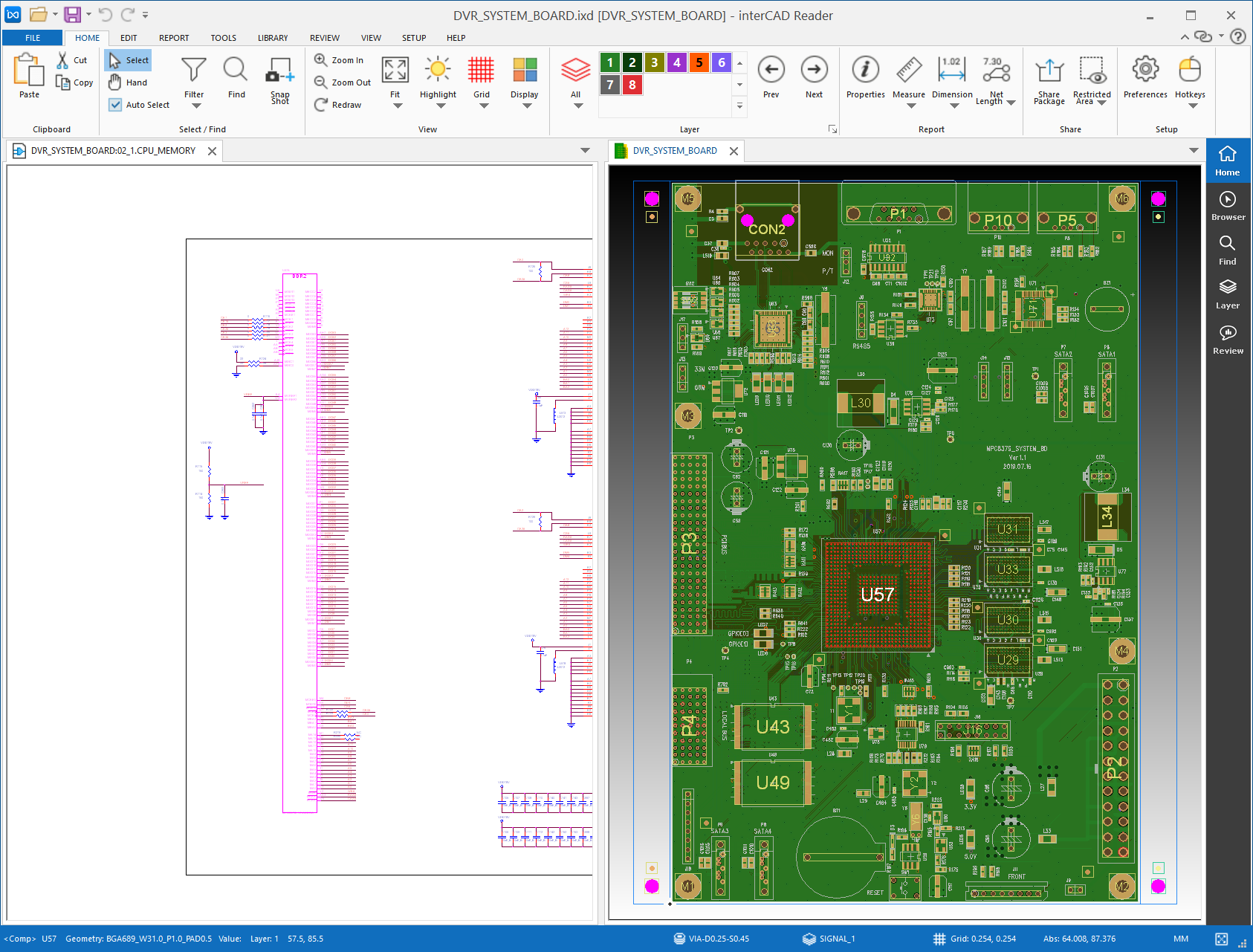

interCAD Reader 내에 회로도와 PCB 도면을 오픈하여 연동한 이미지





Check Properties



오픈한 도면의 Object 들의 세부 Properties를 확인할 수 있습니다.

확인 방법은 우측 Ctrl + F 혹은 'Find' 아이콘을 클릭해 부품을 찾을 수 있습니다.

Object의 세부정보를 확인하는 이미지



Review



설계자들간의 업무 진행 시 휴대폰이나 메일로 작업을 많이 진행하시는데, 그 때 발생하는 Human Error를 방지하기 위해 제작된 기능입니다. 우측 검은색 Quick Menu를 통해 Review탭을 들어가 주석을 달아 수신자에게 수정 및 변경 사항을 적어 놓을 수 있습니다.

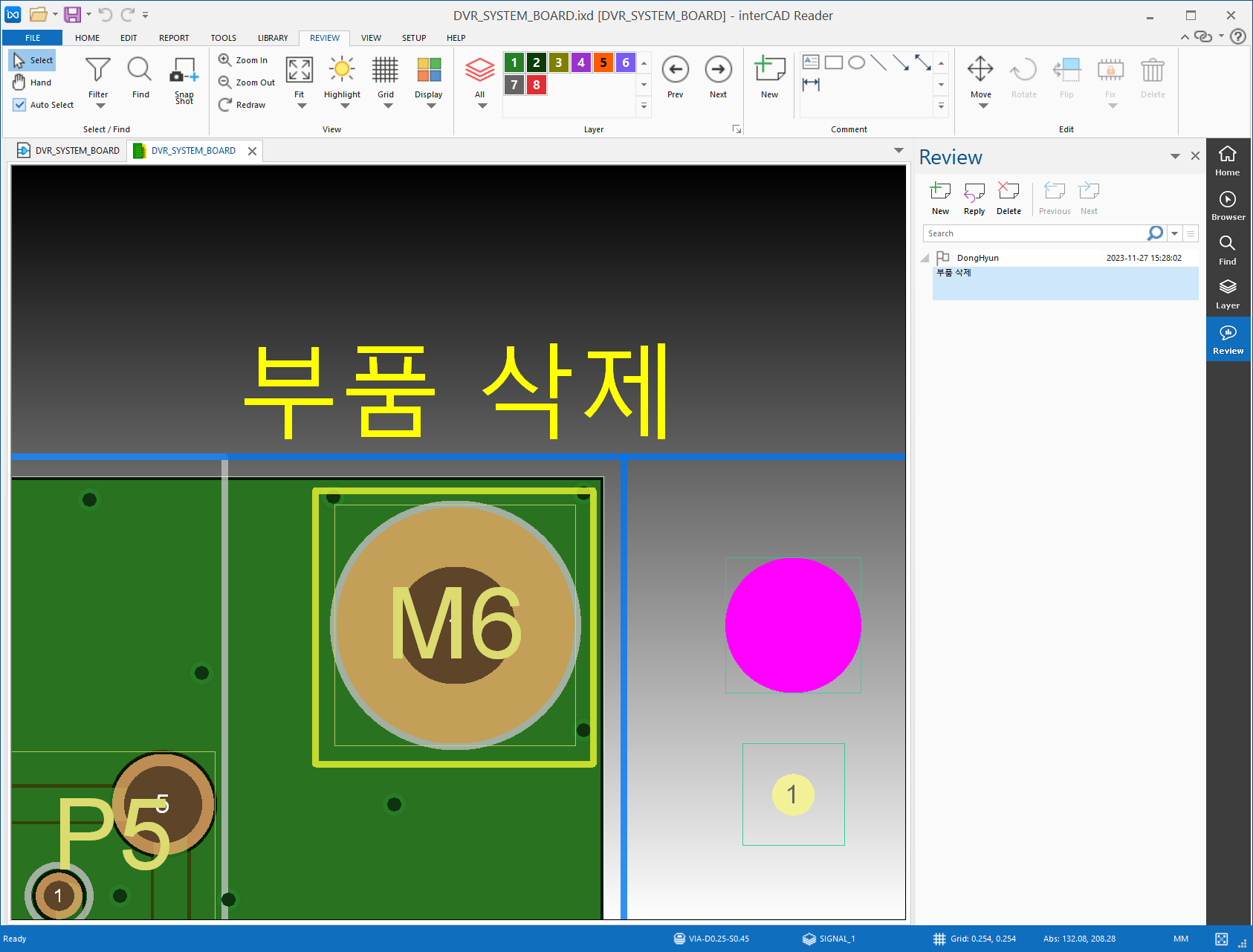

interCAD Reader에서 주석을 달아 의견을 단 이미지
