Auto Reference

설계 중 Reference 작업 중 가장 힘들고 시간이 많이 드는 작업은 Reference를 해당 위치에 배치하는 것 입니다.

하지만 큰 도면을 작업할 때 모든 Reference를 하나씩 확인하며 배치하기 어려움을 가지고 있습니다.

이런 어려움을 해결하기 위해 interCAD Editor에서는 Reference를 자동으로 배치시켜 줄 수 있는 기능을 지원하고 있습니다.





Auto Reference 란?

도면에 배치한 부품의 Properties Refernce와 같은 Reference를 자동으로 정렬 배치해주는 기능입니다.





사용 방법

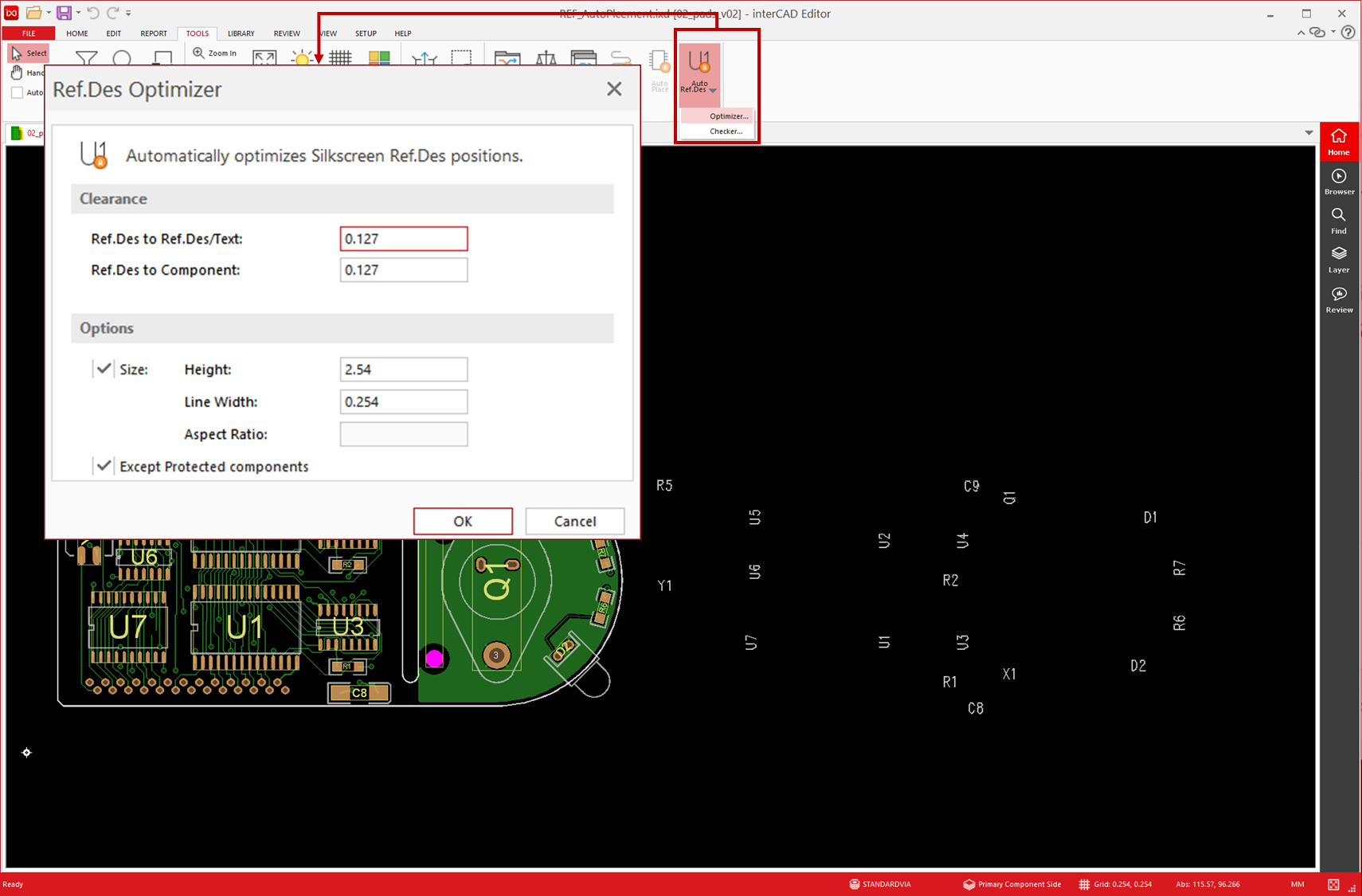

1. Reference를 정렬 시키려는 도면을 import를 한 후 상단 TOOLS 클릭 > Auto.Ref.Des > Optimizer를 클릭한 후 Ref.Des Optimizer 창을 엽니다.







Clearance

• Ref.Des to Ref.Des/Text : Referecne와 Reference 사이 거리
• Ref.Des to Component : Reference와 Component 사이 거리

Options

• Height : Reference 높이
• Line Width : Reference 넓이
• Aspect Ratio : 배율에 맞추기

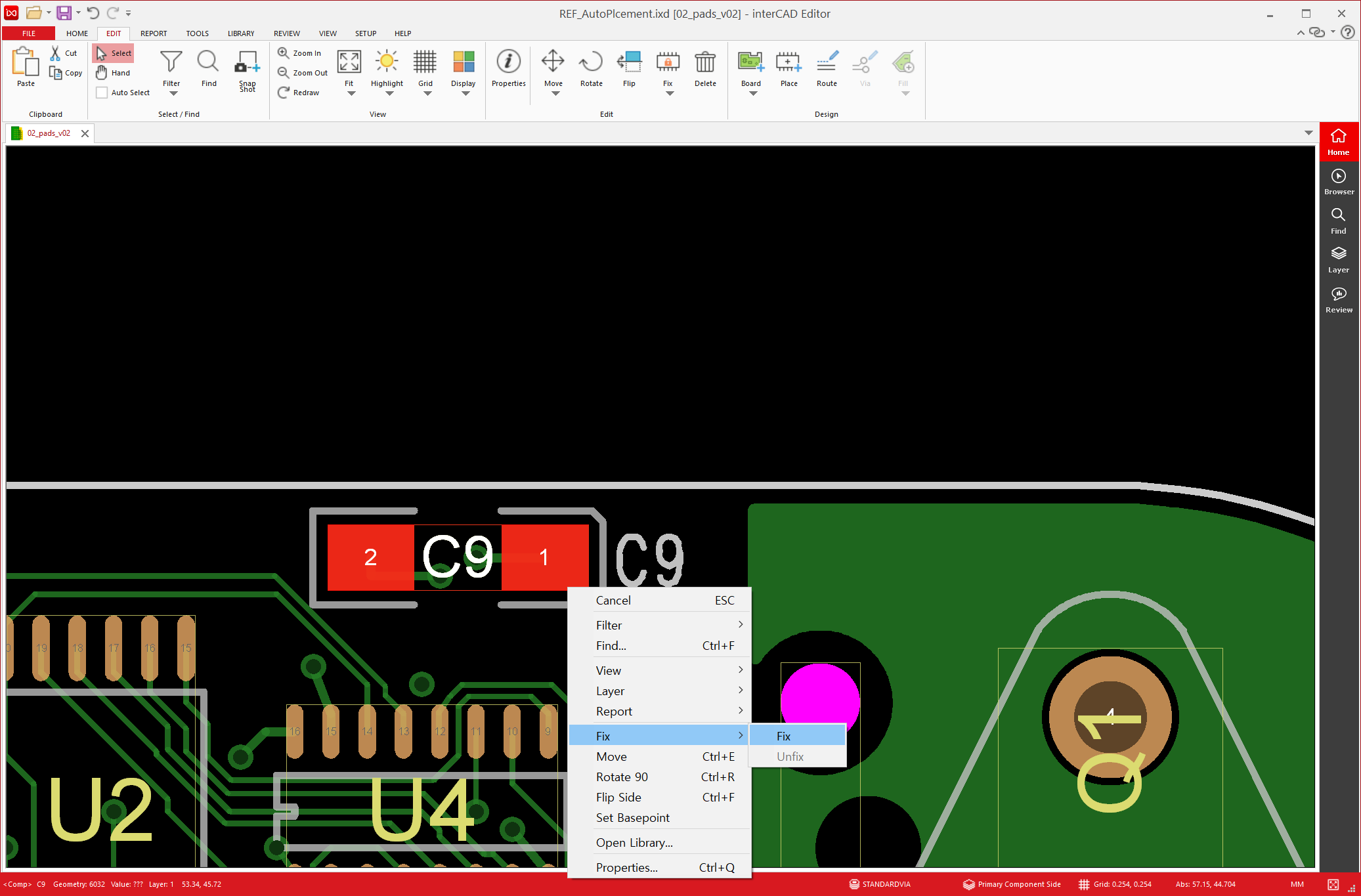

• Except Protected Components : Reference를 Fix하여 이동되지 않게 하는 기능

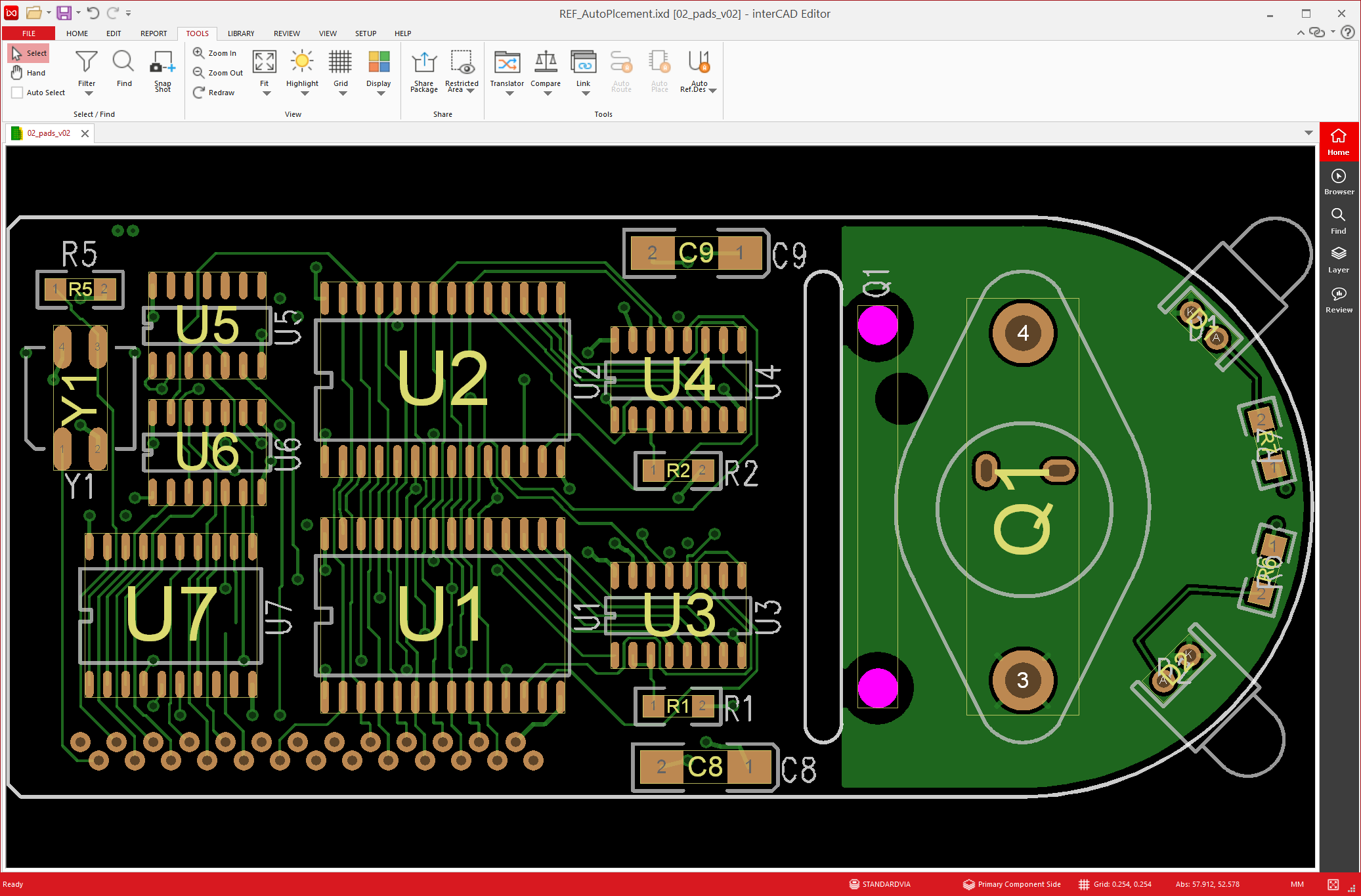

2. 원하는 옵션을 선택 후 ok를 클릭하면 아래의 이미지와 같이 Reference가 자동으로 배치된 것을 확인할 수 있습니다.
