Cross Probing

interCAD Editor에서 사용가능한 Object 연동 시스템인 Cross Probing을 interCAD Reader에서도 사용이 가능합니다.





Cross Probing 이란?

Cross Probing은 PCB나 Schematic에서 동일한 Reference를 가지고 있는 Symbol이나 Part, Net가 자동으로 잡아주어 작업의 효율성을 높여주는 기능입니다.





Cross Probing 활성화

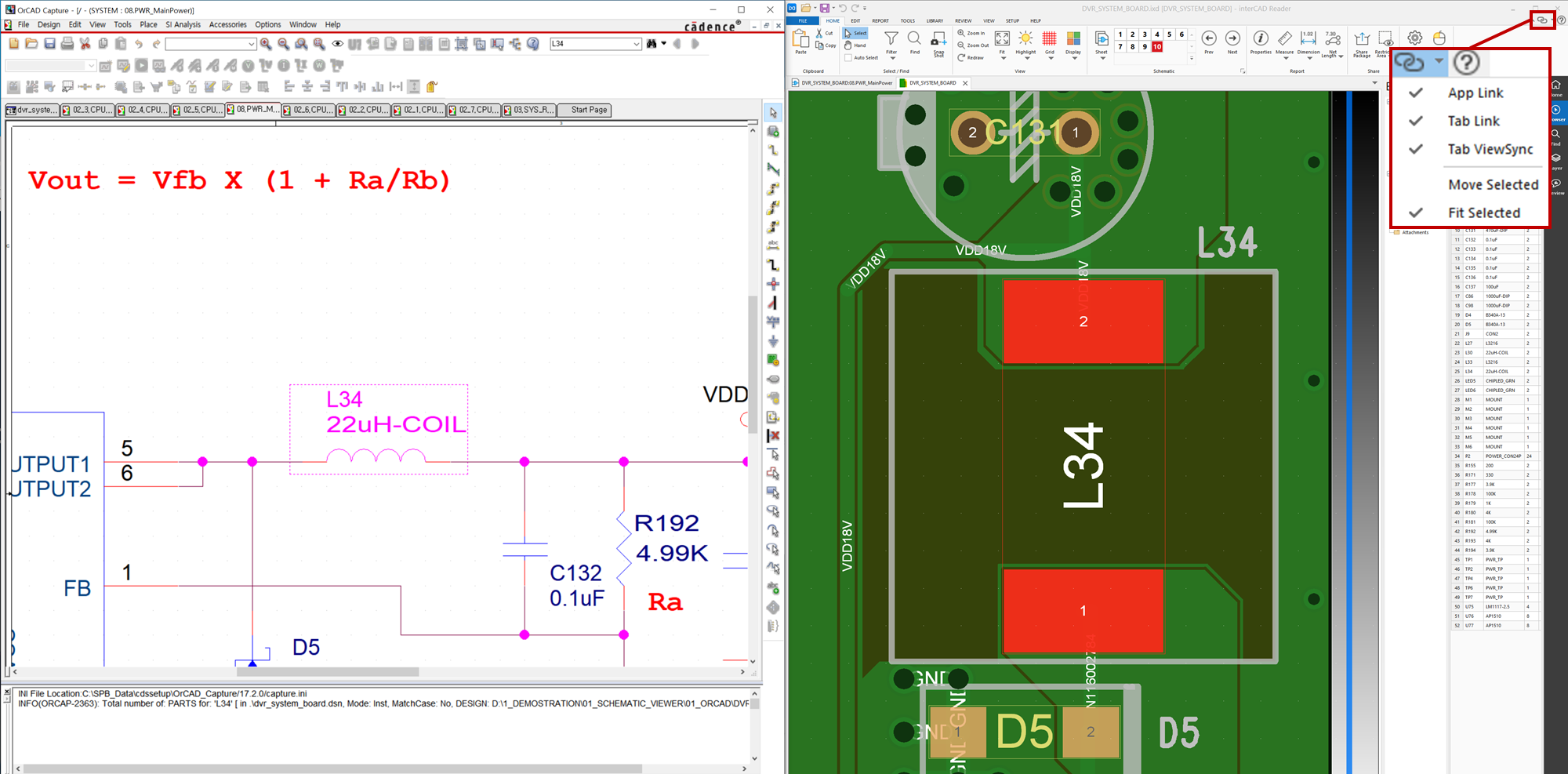

Cross Probing 기능은 Editor 창 우측의 고리 모양을 클릭하여 On/ Off 할 수 있습니다.







Cross Probing 사용 방법

Cross Probing은 interCAD Editor와 같이 interCAD Reader 프로그램을 통해 총 3가지의 방법으로 작업하실 수 있습니다.



1. interCAD Editor & Application



첫번째 방법으로는 interCAD Editor외 다른 Application(PCB, Schematic 프로그램) 과 연동 할 수 있는 기능입니다. Cross Probing은 interCAD Editor 우측 상단의 고리 모양을 클릭하여 App Link를 활성화 하여 연동 시킬 수 있습니다.

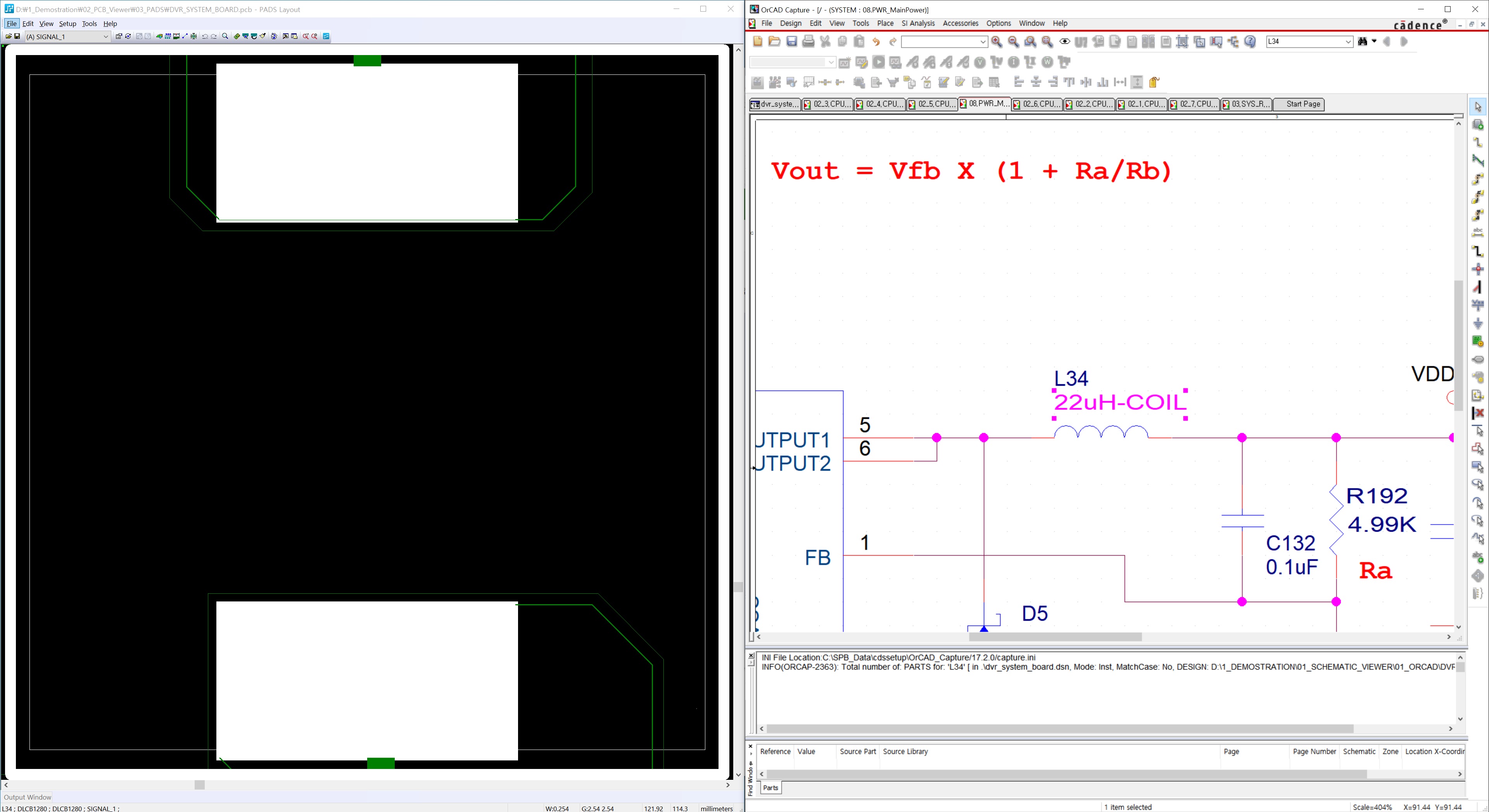

OrCAD Capture(왼)와 PCB Layout(우) 연동 화면





2. interCAD Editor 내부연동



interCAD Editor 내에서 2개의 도면을 올렸을 때 연동되는 기능입니다. 우측 Cross Probing기능 옵션에서 Tab Link를 클릭하여 사용할 수 있습니다.

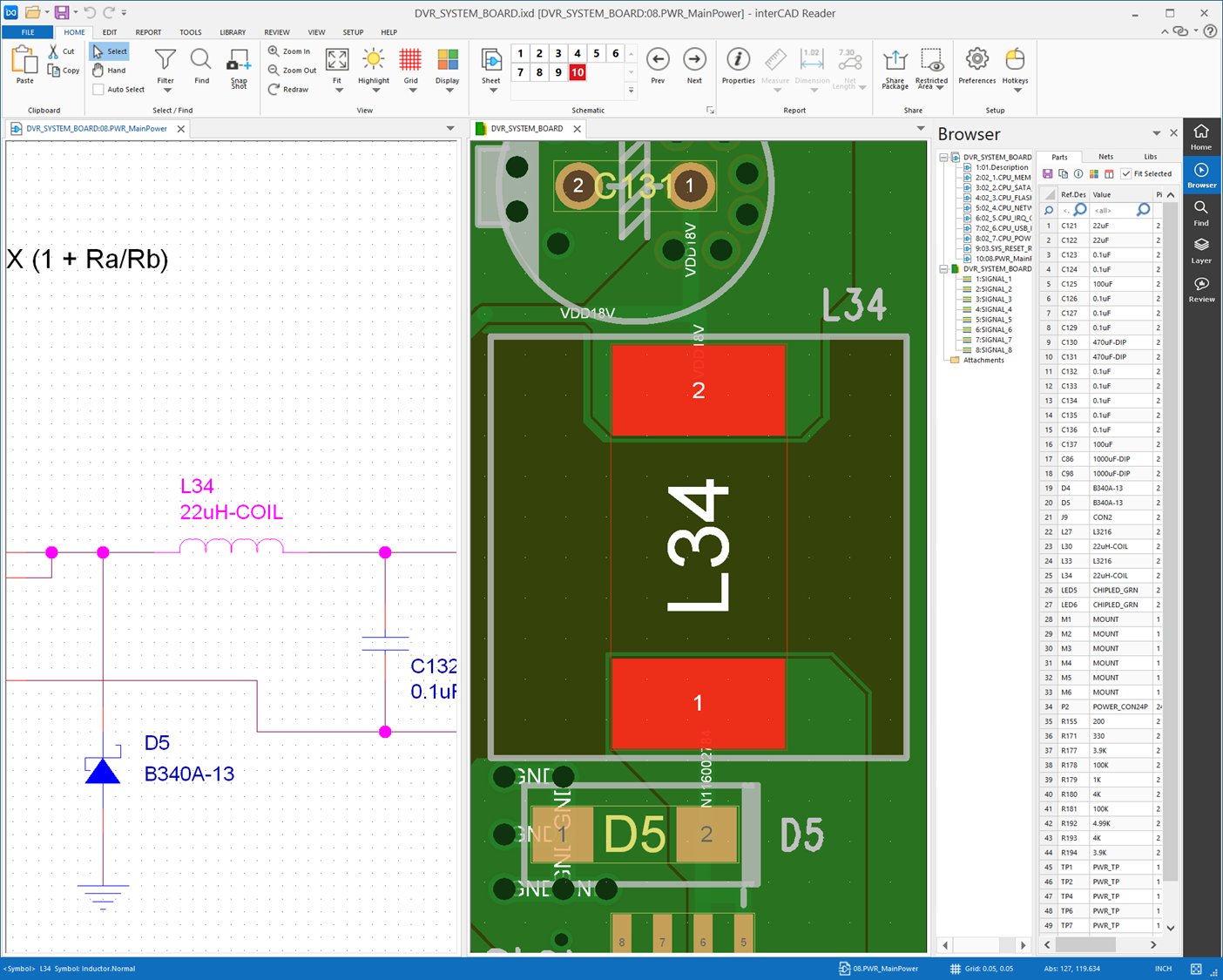

interCAD Editor 에 PCB Layout과 Schematic import  후 연동한 이미지





3. interCAD Editor 외부 Tool 끼리의 연동



interCAD Editor에 포함 된 interCAD Union을 통해 interCAD Editor 뿐만 아니라 각기 다른 외부 설계 프로그램에서 연동 기능을 사용 할 수 있습니다.

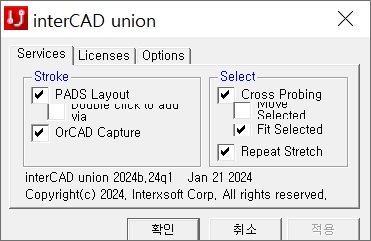

오른쪽 이미지 처럼 Service 탭에서 Select옵션에 Cross Probing을 클릭하여 연동 기능을 사용하실 수 있습니다.







PADS 와 OrCAD Capture 연동 화면
