PCB 설계자 및 H/W 엔지니어들은 PADS, Allegro, Mentor Boardstaion, Zuken, Altium 등 다양한 설계 프로그램을 사용하지만 대부분의 작업자들은 하나의 프로그램만을 사용하시는 분들이 많습니다.

그 이유로는 서로 다른 사용방법을 가진 여러 프로그램을 숙지하는 시간이 오래 걸려 익숙한 하나의 프로그램만 사용하는 이유가 있고, 가장 큰 이유로는 프로그램의 가격 이유가 가장 클 것이라고 생각합니다.

때문에 외주 혹은 서로간의 업무를 진행 할 때 서로 다른 설계 프로그램을 사용한다면, Design Data를 확인하기 어려운 점이 많습니다.

그래서 저희 interxsoft 에서는 다양한 도면을 열람할 수 있는 interCAD Editor를 개발하게 되었습니다.

interCAD Editor 란?

다양한 ECAD툴의 설계데이터(회로도, PCB, 거버)를 오픈할 수 있는 뷰어,뷰어와 설계 데이터가 포함된 배포용 실행파일 생성기능데이터 변환기능을 제공하는 소프트웨어입니다.

interCAD Editor 기능

interCAD Editor는 ixd만 확인 할 수 있는 interCAD Reader 기능을 모두 포함하고 있으며

더 나아가 다양한 ECAD Tool을 읽어 들일 수가 있고, 읽어들인 파일들을 인쇄 할 수 있습니다.

Share Package

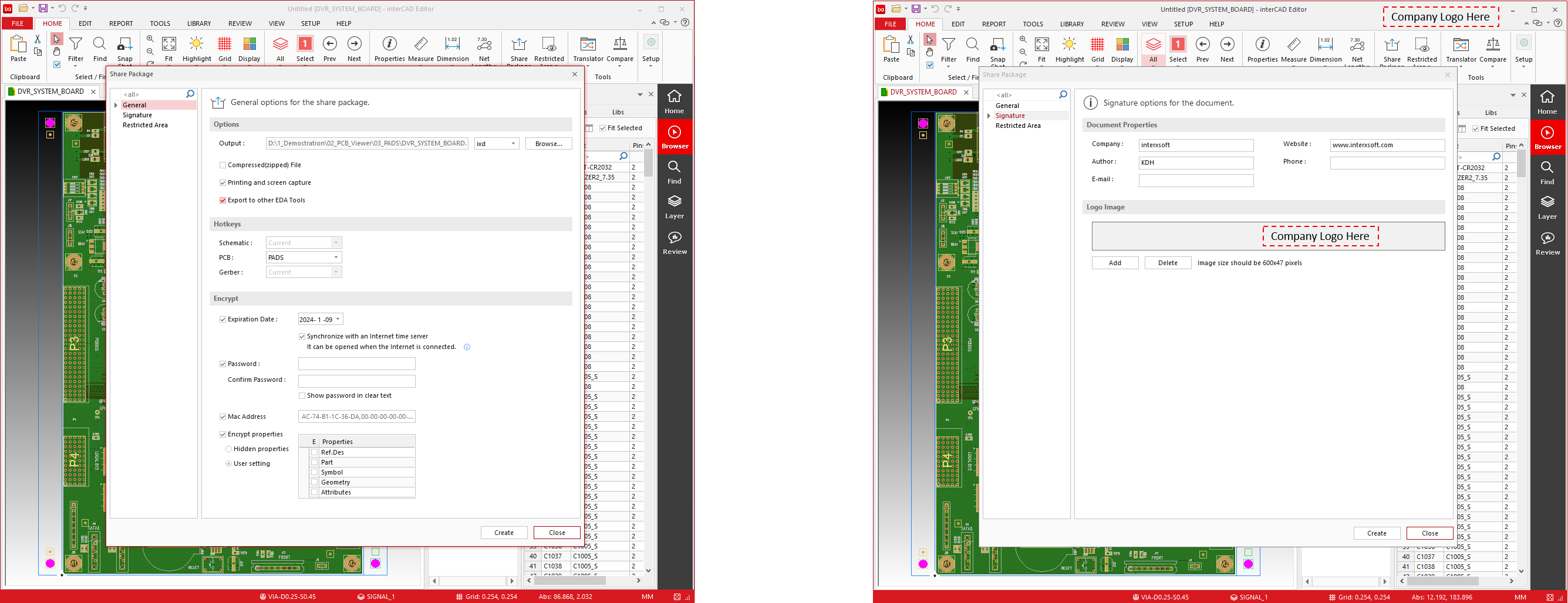

interCAD Editor를 통해 서로간에 파일을 공유할 수 있는 IXD, EXE 파일을 만들 수 있는 기능입니다.

해당 기능을 통해 설계 프로그램이 없는 사람들 또한 IXD와 interCAD Reader를 통해 도면의 세부 정보들을 확인할 수 있습니다. 또한 Share Package를 통해 무료로 다양한 보안 기능을 통해 도면이 외부루 유출되는 일이 없이 도면을 공유 할 수 있습니다.

Share Package의 Signature 기능을 통해 작성자의 정보를 입력할 수 있음으로써 저작권을 행사할 수 있으며, Logo를 삽입하면서 홍보 효과 또한 경험하실 수 있습니다.

Restricted Area

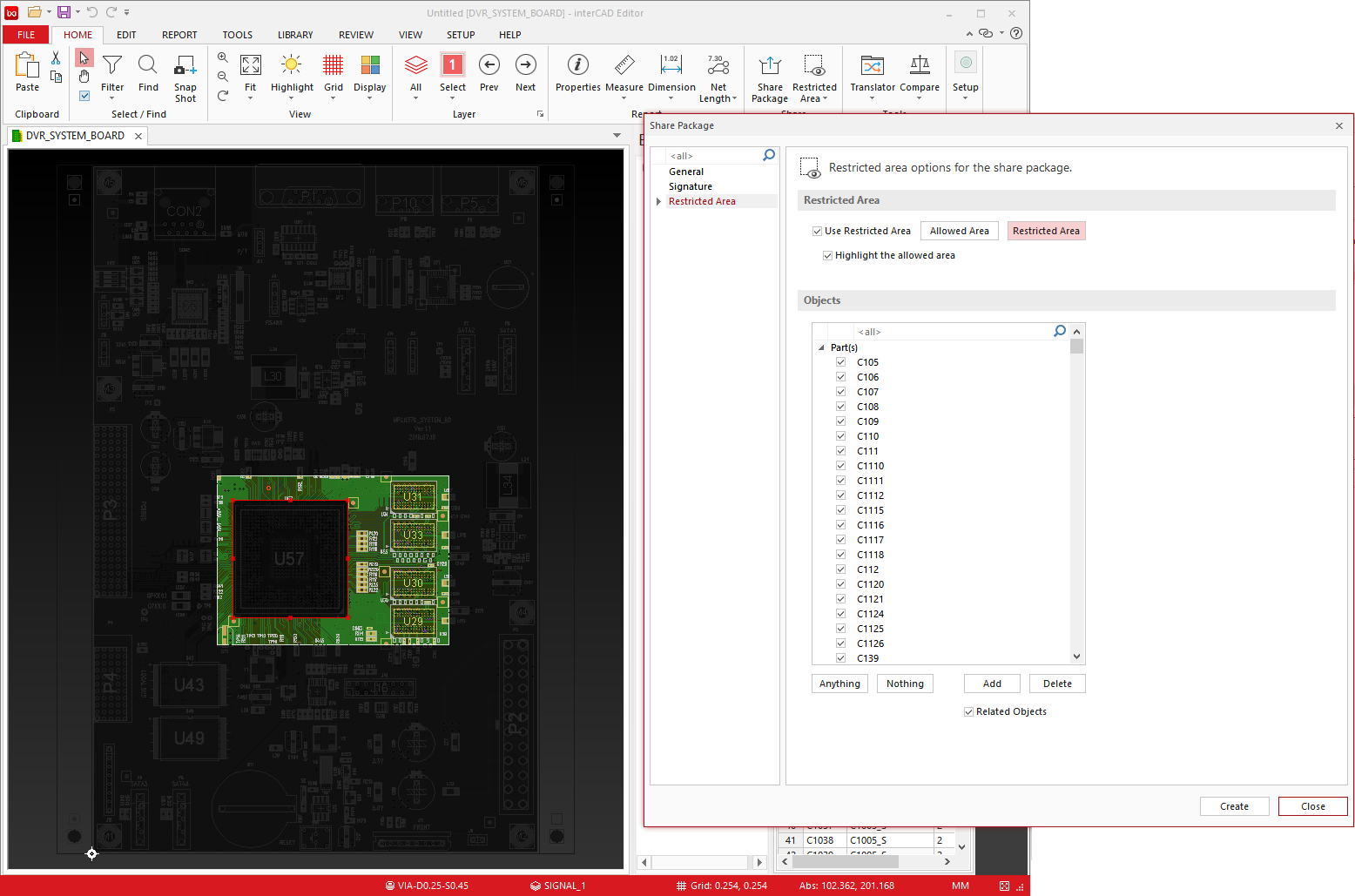

도면을 공유할 경우 내가 공유하고 싶은 영역만을 보내고 싶을 때 사용할 수 있는 기능입니다.

기존에는 사진을 찍어 해당 역역을 보내줬다면, 해당 기능을 통해 직접 영역을 지정하고, 해당 영역의 Object들 만을 확인 할 수 있습니다.

Translator

Translator 기능은 서로 다른 ECAD Tool들을 변환 시켜 줄 수 있는 기능입니다.

해당 기능을 통해 다른 파일로 받았을 경우 내가 사용하는 파일로 도면을 변환 시켜줄 수 있는 기능입니다.

Comapre

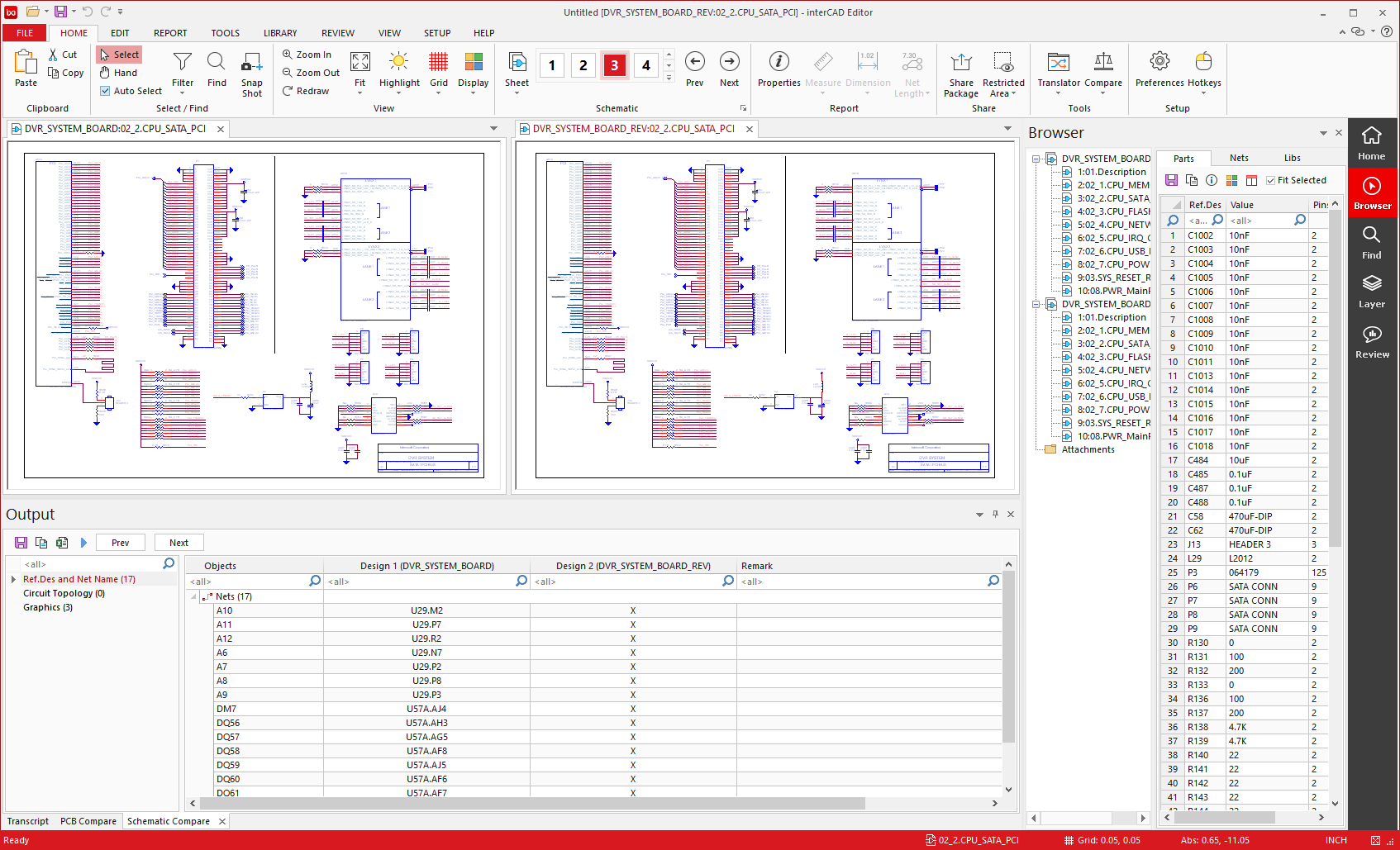

interCAD Editor를 통해 2개의 PCB 도면 또는 Schematic을 비교할 수 있는 기능입니다.

PCB같은 경우 Gerber vs Gerber / Gerber vs PCB / PCB vs PCB 로 비교 가능합니다.

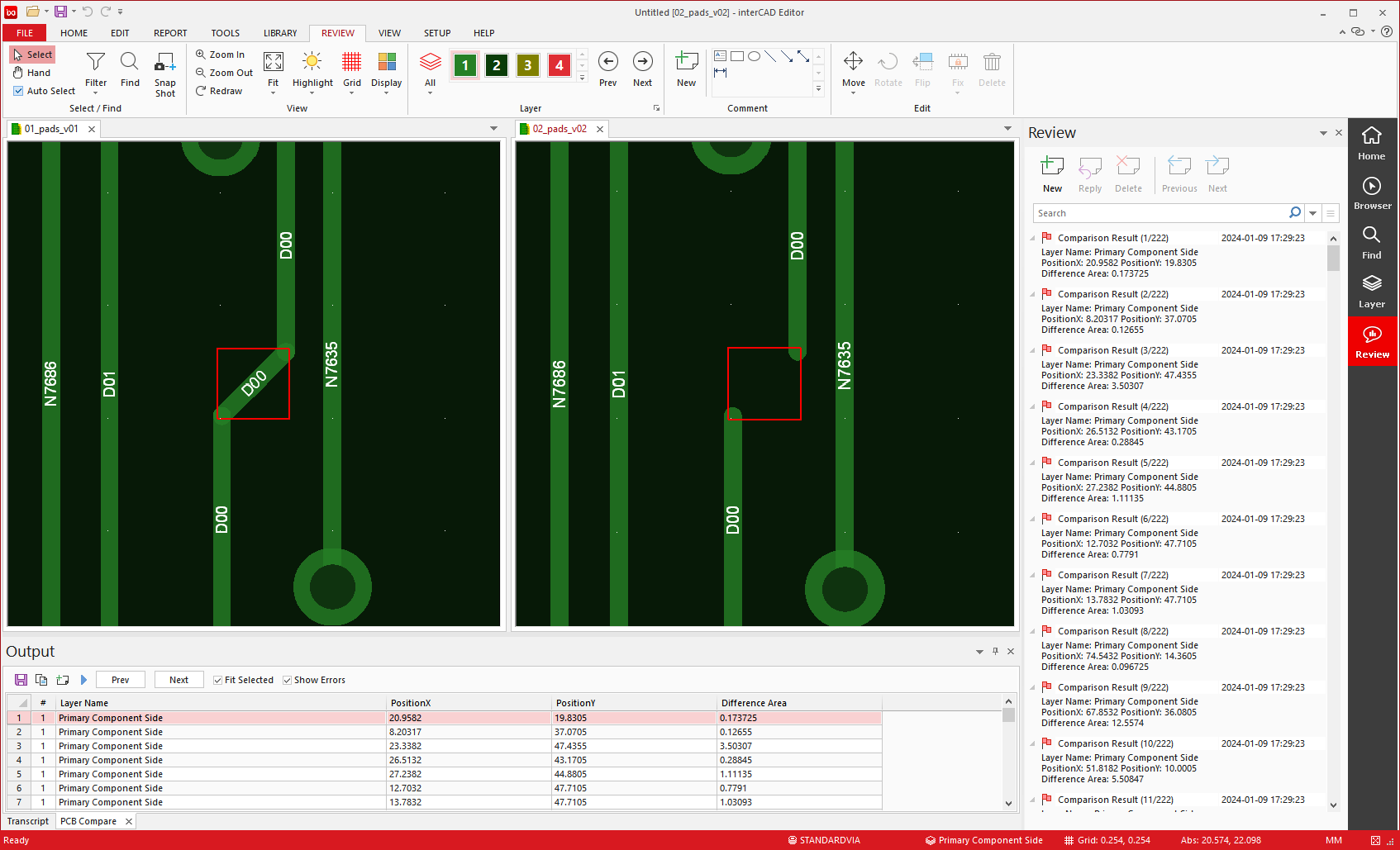

PCB의 도면 비교 기능은 Graphic적으로 비교함으로서 세밀하게 비교 확인이 가능하며, Output의 리스트 클릭을 하여 해당 영억으로 자동 이동되며 정확히 비교 해보실 수 있고, 해당 비교 사항들을 Review로 달아 IXD로 생성하여 보내줄 수 있는 기능입니다.
