2024. 1. 24. 14:19ㆍinterCAD Editor/PCB Review
PCB 작업을 진행하다보면 전화나 E-mail로 검토 사항을 공유하고, 수정사항을 전달해 검토를 진행 합니다.
하지만 간혹 전화나 E-mail로 업무를 진행하다 보면 도면의 정확한 부분을 확인하는데 어려움이 있어 휴먼 에러가 발생할 가능성이 있습니다. 또한 검토를 진행할 때 따로 히스토리가 없어 이력 추적에 어려움이 있는 경우가 있습니다.
이런 문제를 방지하기 위해 interCAD Editor에서는 PCB Review 기능을 통해 Review 기능을 통해 이전에 어떤 히스토리가 오고갔는지 확인이 편리해 이슈 및 결정사항을 손쉽게 공유할 수 있도록 지원하고 있습니다.
Review 란?
설계자들간의 설계 변경 사항에 대한 정확한 치수 및 특정 Object를 하여 명확한 고지를 지원해주어 설계 검토 대상자에게 이슈 및 결정 사항을 전달하기 용이한 기능입니다.
Review 작성 방법

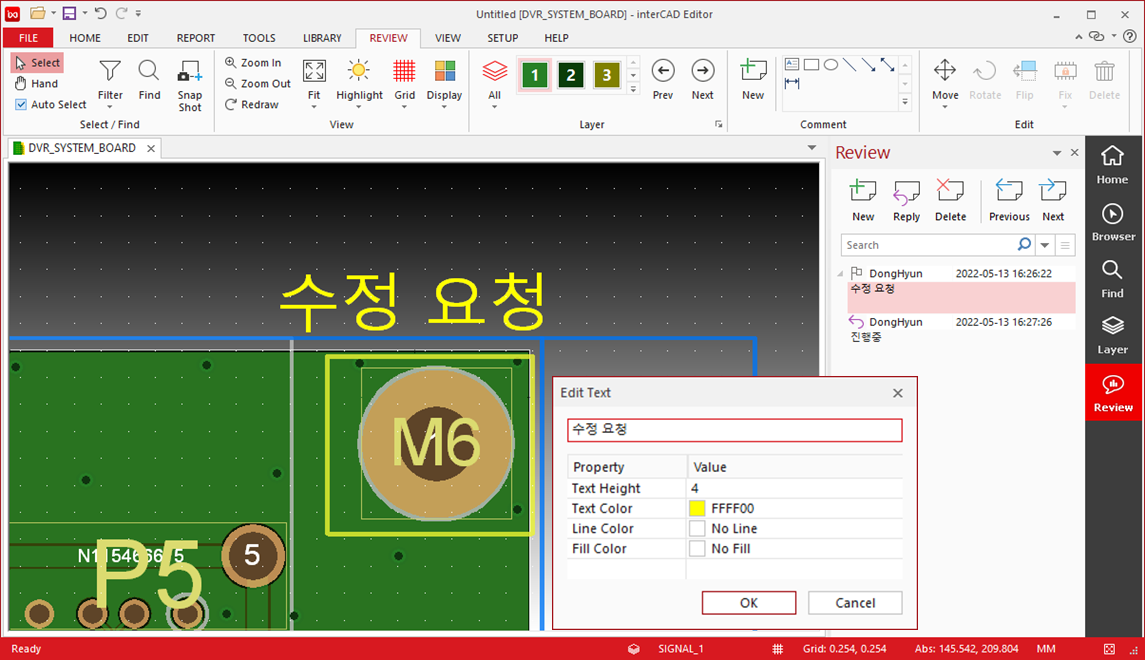

1. interCAD Editor 우측 검은 색 Quick Menu에 Review를 통해 의견을 남길 수 있습니다.
2. Review에 New를 클릭해 주석을 생성하고, Comment 창에서 영역을 지정하고 내용을 적을 수 있습니다.
3. 작성 후 Share Package 기능을 통해 IXD 혹은 EXE로 공유하면 작성한 Review를 확인할 수 있습니다.
Compare Review 란?
interCAD Editor의 Compare 기능을 통해 도면을 비교하여 나오는 결과물을 Review 기능을 통해 검토내용을 원활하게 확인할 수 있으며 Share Package 기능을 통해 프로그램이 없는 사람들에게 공유 할 수 있는 기능입니다.
Compare Review
그래픽적으로 비교한 2개의 도면의 정보들을 통해 차이점을 확인할 수 있는데, 해당 차이점의 결과를 Review를 통해 확인할 수 있습니다.
사용 방법

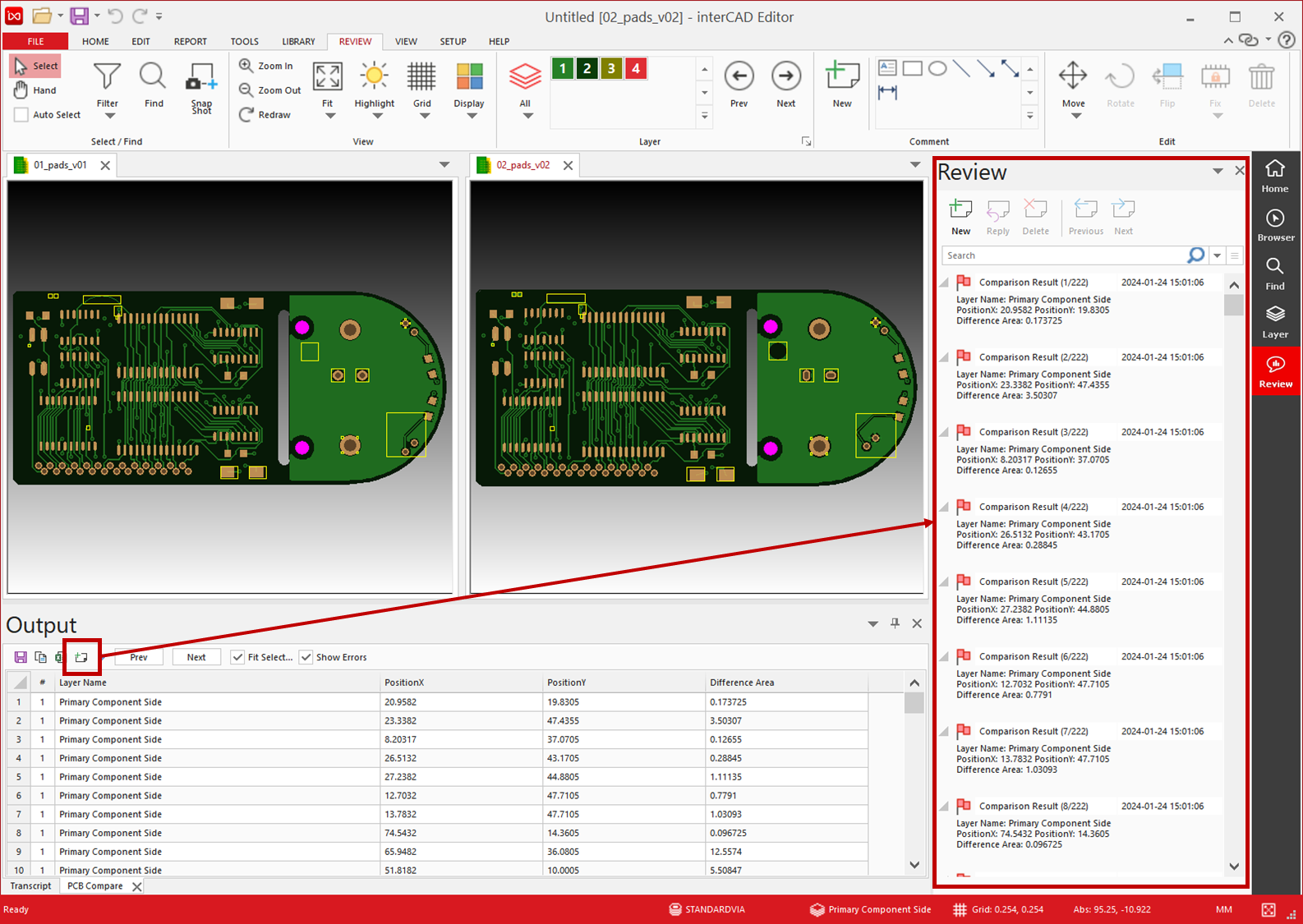

1. interCAD Editor Compare 기능 사용 후 Review를 클릭해 도면의 차이점을 Review로 작성합니다.
- interCAD Editor Compare 사용방법

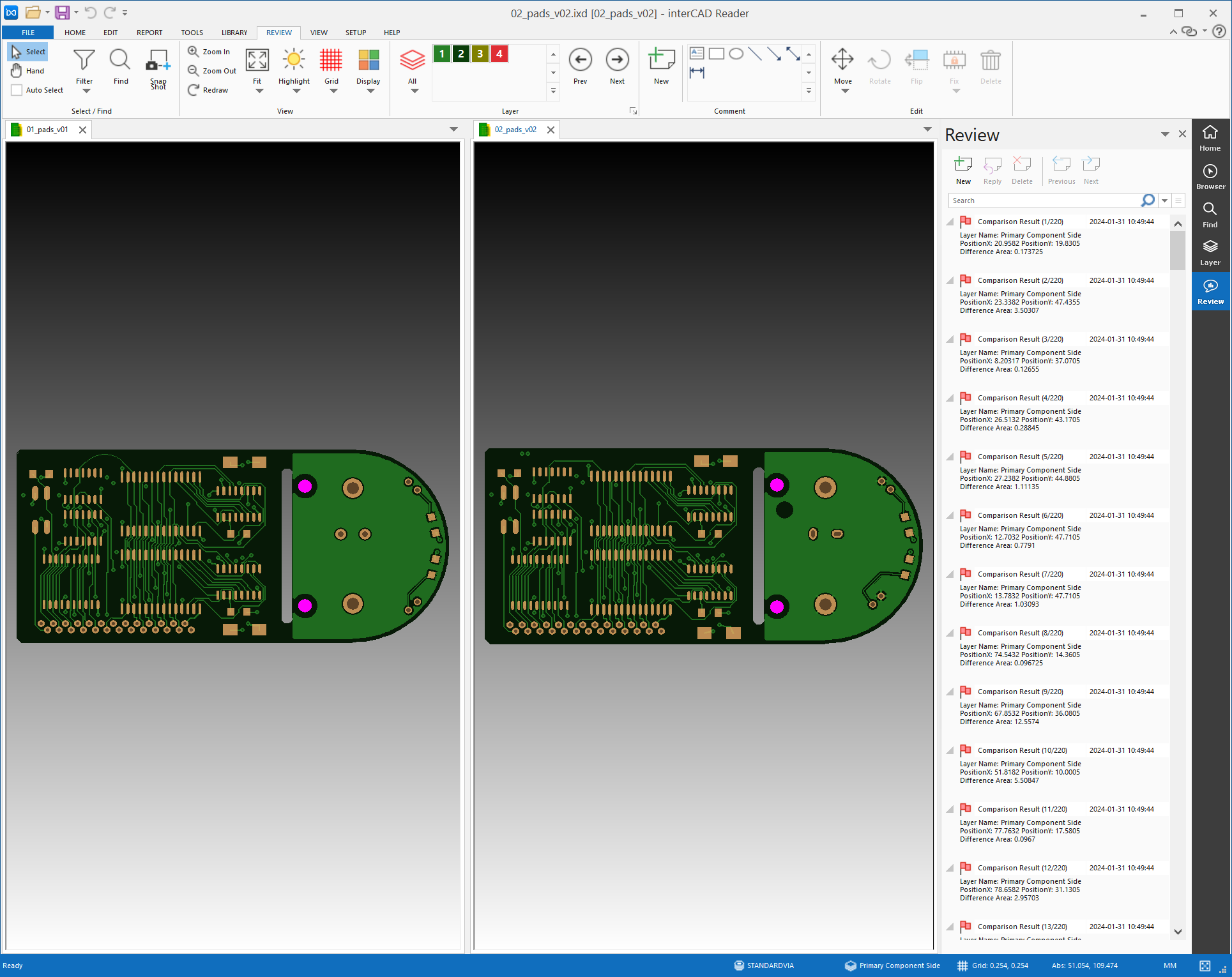

2. interCAD Editor의 Share Package를 통해 IXD 혹은 EXE 무료 공유 파일을 생성하여 interCAD Reader를 통해 import 하게 되면 interCAD Editor 에서 확인된 Compare 내용을 확인할 수 있습니다.
- Share Package을 사용하여 IXD & EXE 생성 방법
